Клапанні бокси для систем автоматичного поливу
Клапанний бокс захищає електромагнітні клапани, колекторну гребінку, соленоїди та зʼєднання, залишаючи до них зручний доступ для перевірки, ручного керування і ремонту. Такий виріб також шукають як ящик, коробку, колодязь або «відро» для клапанів поливу — усі ці побутові назви зазвичай означають підземний сервісний бокс із кришкою.
Де застосовується
Основні сфери використання: підземне розміщення клапанних вузлів на газонах, у садах і комерційних системах. Обладнання слід підбирати як частину єдиної системи — з урахуванням джерела води, робочого тиску, витрати, способу керування та умов монтажу.
Газони, сади, квітники, теплиці та прибудинкові території.
Житлові комплекси, офіси, готелі, парки й громадські простори.
Нові системи, реконструкція, розширення зон і сервісне обслуговування.
Як правильно вибрати
| Сумісність | Звіряйте виробника, серію, артикул, тип підключення та параметри конкретної моделі. |
|---|---|
| Параметри системи | Враховуйте робочий тиск, необхідну витрату води, кількість зон і спосіб керування. |
| Умови монтажу | Перевірте місце встановлення, захист від вологи, доступ для сервісу та вимоги до зимової консервації. |
| Комплектація | Уточнюйте, які модулі, перехідники, кріплення або інші аксесуари входять у комплект, а які замовляються окремо. |
Який клапанний бокс обрати
160 мм зверху, 200 мм знизу, висота 235 мм. Для одного компактного вузла, крана або сервісного з'єднання.
250 мм зверху, 310 мм знизу, висота 250 мм. Зручний для пускового комплекту крапельного зрошення: клапана, фільтра, редуктора та з'єднань.
280 × 410 мм зверху, 510 × 370 мм знизу, висота 320 мм. На правильно зібраній гребінці зазвичай вільно розміщуються до трьох клапанів.
370 × 520 мм зверху, 500 × 640 мм знизу, висота 320 мм. Для великих колекторів; залежно від клапанів і схеми гребінки можна розмістити до восьми клапанів.
Розміри клапанних боксів Irritec
| Модель | Верхній розмір | Нижній розмір | Висота | Рекомендоване застосування |
|---|---|---|---|---|
| Mini | 160 мм | 200 мм | 235 мм | Один компактний вузол |
| Large | 250 мм | 310 мм | 250 мм | Пусковий вузол крапельного поливу |
| Standard | 280 × 410 мм | 510 × 370 мм | 320 мм | Гребінка орієнтовно до 3 клапанів |
| Jumbo | 370 × 520 мм | 500 × 640 мм | 320 мм | Велика гребінка орієнтовно до 8 клапанів |

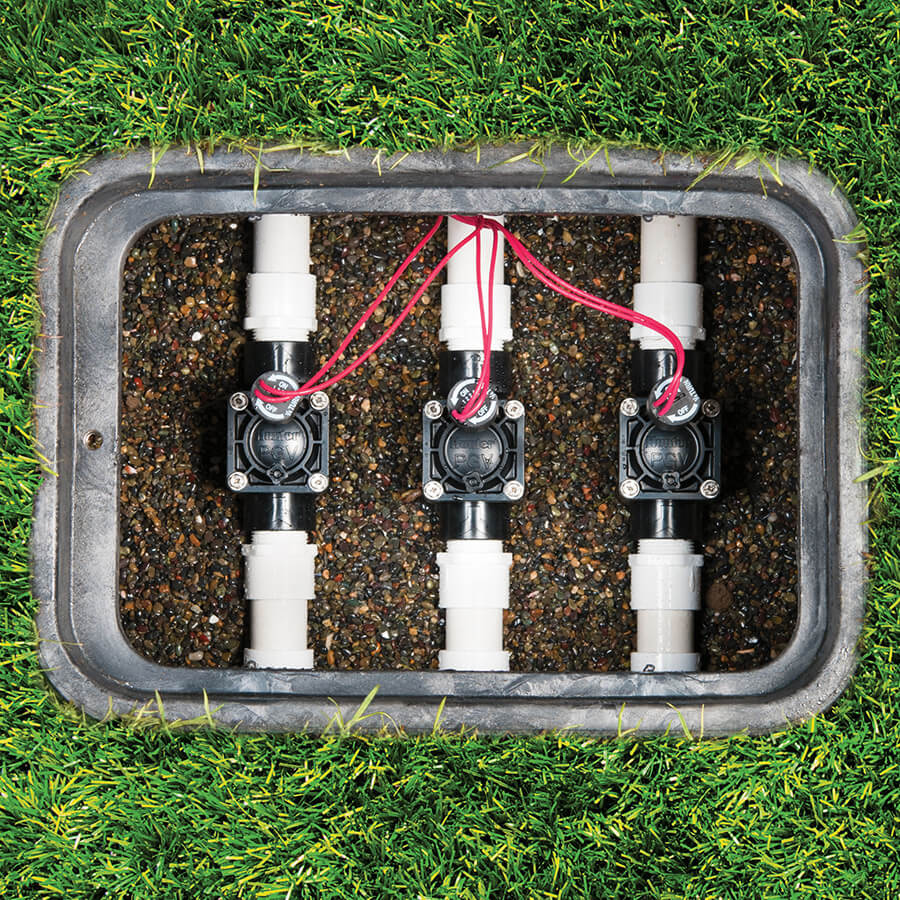

Схема встановлення клапанного боксу
Бокс, ящик, коробка чи «відро» для клапанів — у чому різниця?
Правильна технічна назва — клапанний бокс або оглядовий колодязь для системи поливу. Проте покупці часто шукають його як пластиковий ящик для електромагнітних клапанів, коробку для гребінки поливу, відро для клапанів або підземний короб із зеленою кришкою. Йдеться про однакове призначення: захистити вузол від ґрунту та механічного впливу і зберегти доступ для обслуговування.
Корпус і сумісна кришка. Використовується при новому монтажі клапанного вузла.
Запасна деталь для відновлення справного корпусу. Її також шукають як кришку для коробки, ящика або відра клапанів поливу.
Mini, Large, Standard і Jumbo мають різні габарити та посадкові контури. Кришку підбирають за точною серією, а не лише за кольором.
Як встановити клапанний бокс
- Виберіть місце. Розташуйте бокс над клапанним вузлом так, щоб до клапанів, соленоїдів, фільтра та зʼєднань можна було дістатися рукою для діагностики й ремонту.
- Перевірте габарити. До земляних робіт зберіть гребінку або зробіть її точний макет. Залиште запас для проводів, розбирання муфт і зняття соленоїдів.
- Підготуйте котлован. Він має бути ширшим за нижню частину боксу. Дно вирівняйте та зробіть дренувальну подушку зі щебеню приблизно 10–15 см, щоб вода не накопичувалася навколо клапанів.
- Встановіть обладнання. Розмістіть клапани й фітинги без перекосу та натягу труб. Електричні зʼєднання виконуйте водостійкими конекторами.
- Поставте бокс. Корпус не повинен спиратися на трубопровід або клапани. Вирівняйте його вертикально, а верх кришки встановіть урівень із майбутньою поверхнею ґрунту чи трохи вище на газоні.
- Перевірте кришку. Очистьте посадковий край, установіть кришку без перекосу й переконайтеся, що вона стійка та безпечно закриває отвір.
- Виконайте засипання. Засипайте ґрунт навколо корпусу поступово, рівномірно ущільнюючи його з усіх боків. Не деформуйте стінки боксу.
- Проведіть випробування. До остаточного ущільнення запустіть усі зони, перевірте різьбові зʼєднання, клапани та проводку, після чого переконайтеся, що бокс не хитається.
Поширені запитання
Як перевірити сумісність?
Найнадійніше звірити точну модель, артикул, параметри підключення та офіційну таблицю сумісності. За потреби надішліть менеджеру фото маркування.
Чи можна замінити компонент аналогом?
Можна лише тоді, коли збігаються функція, приєднувальні розміри, електричні параметри й умови роботи.
Чи допомагаєте ви з підбором?
Так. Для точного підбору повідомте модель обладнання, параметри системи та завдання, яке потрібно вирішити.
