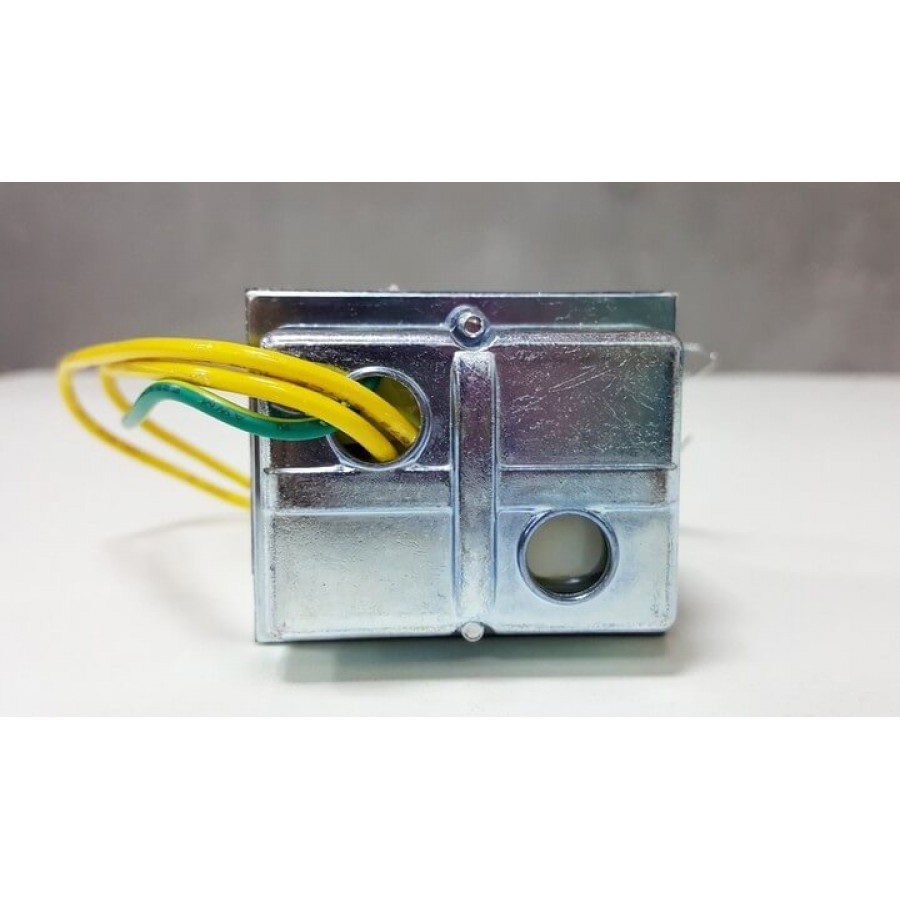

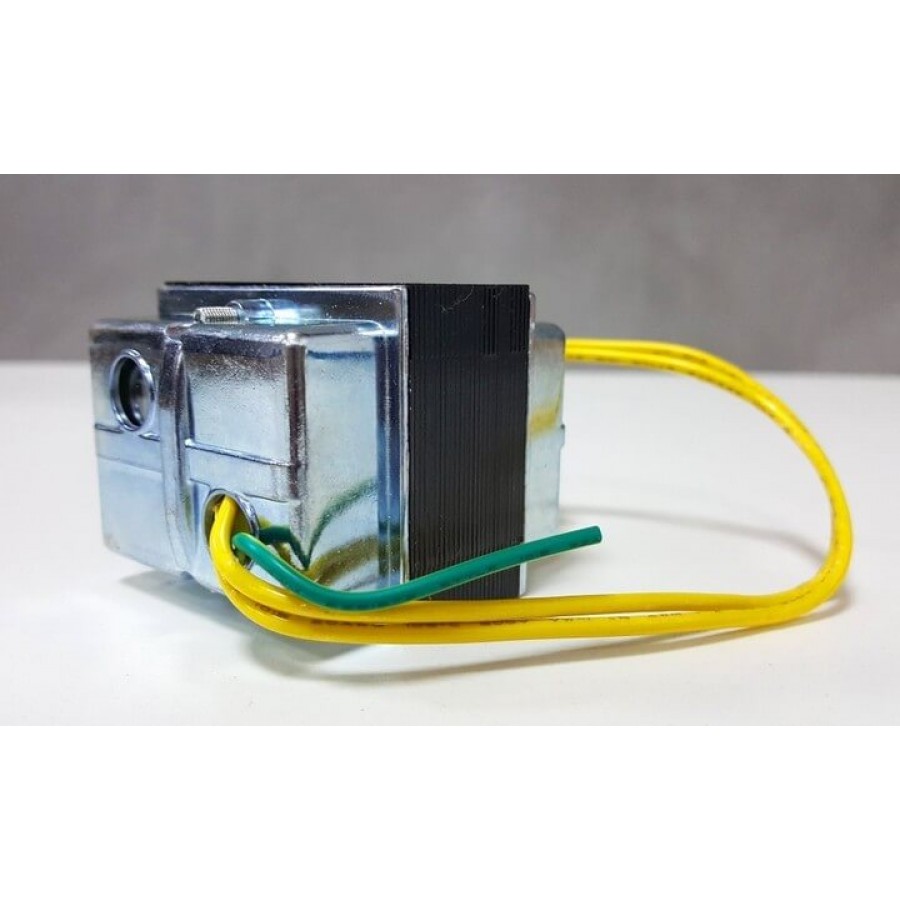

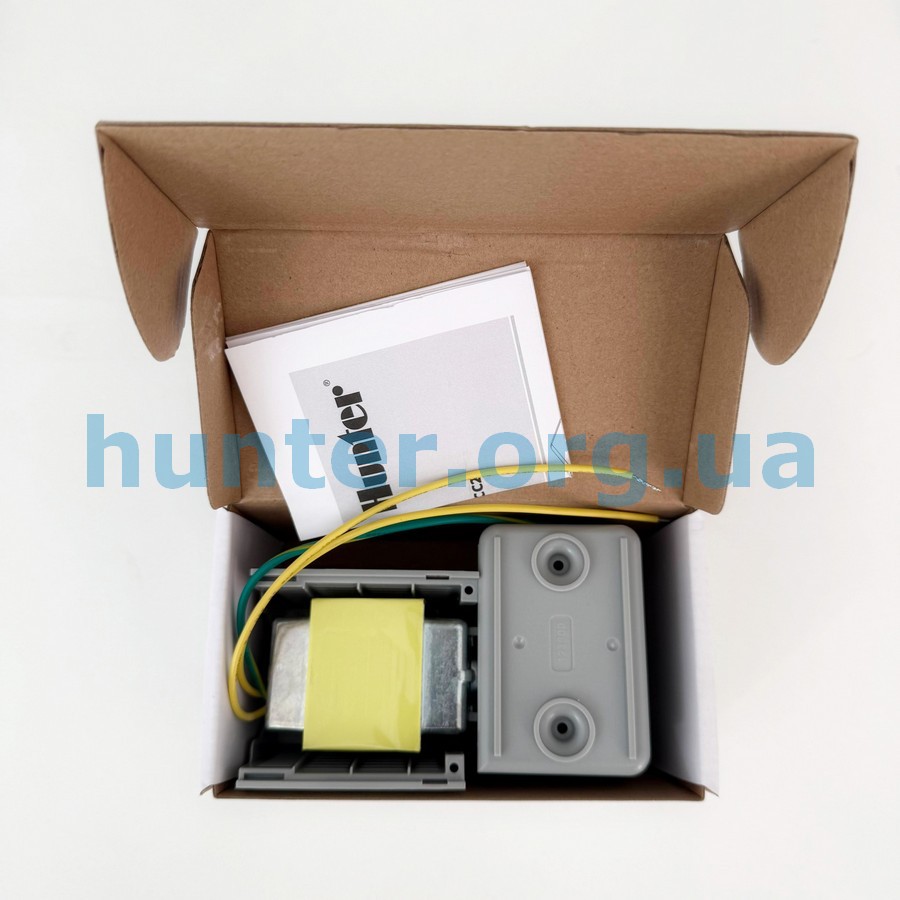

Трансформатор Hunter TG781-700SP / 981700SP для ICC2, HCC та I-Core
Оригінальний силовий трансформатор для контролерів професійних систем автоматичного поливу Hunter. Нова запасна частина замінює знятий з виробництва трансформатор з артикулом 154628 та забезпечує живлення контролера й електромагнітних клапанів напругою 24 В змінного струму.
Сумісність із контролерами Hunter
| Контролер | Сумісність | Пояснення |
|---|---|---|
| ICC2 | Так | В офіційній інструкції ICC2 трансформатор зазначений як деталь 981700SP. |
| HCC | Так | Hunter включає HCC до офіційного переліку сумісності 981700SP. |
| I-Core | Так | Сервісна заміна старого трансформатора 154628 у сумісних конфігураціях I-Core. |
| ICC попереднього покоління | Заміна 154628 | Перед монтажем потрібно звірити корпус, клеми та схему конкретної ревізії. |
| X2, X-Core, Pro-C/PCC, HPC, HC, ELC, Eco-Logic | Ні | Для цих серій застосовуються інші трансформатори або блоки живлення. |
| Автономні контролери | Ні | Працюють від батарей і не використовують цей мережевий трансформатор. |
Технічні характеристики

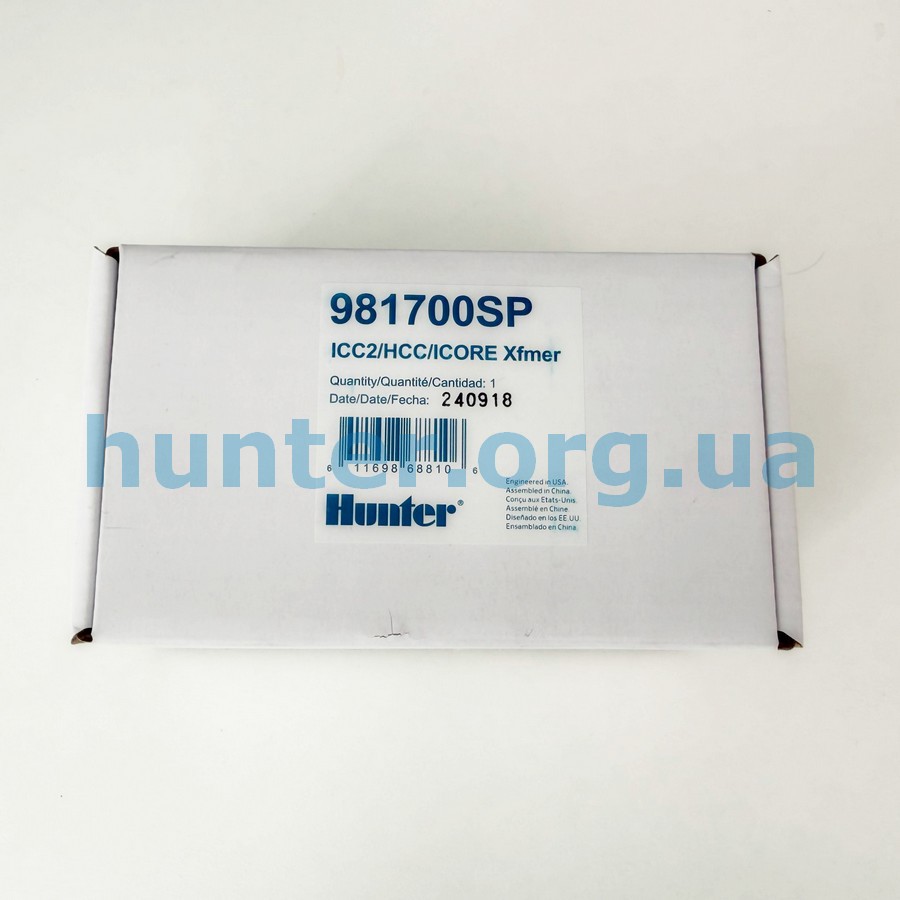

981700SP
TG781-700SP

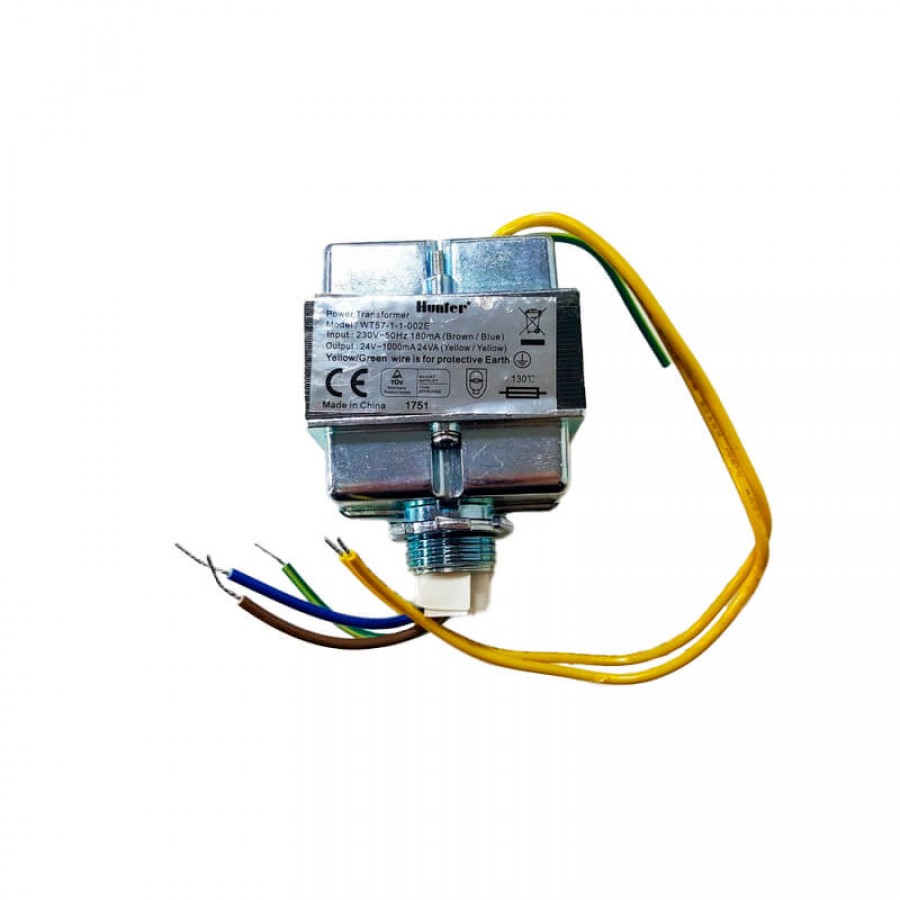

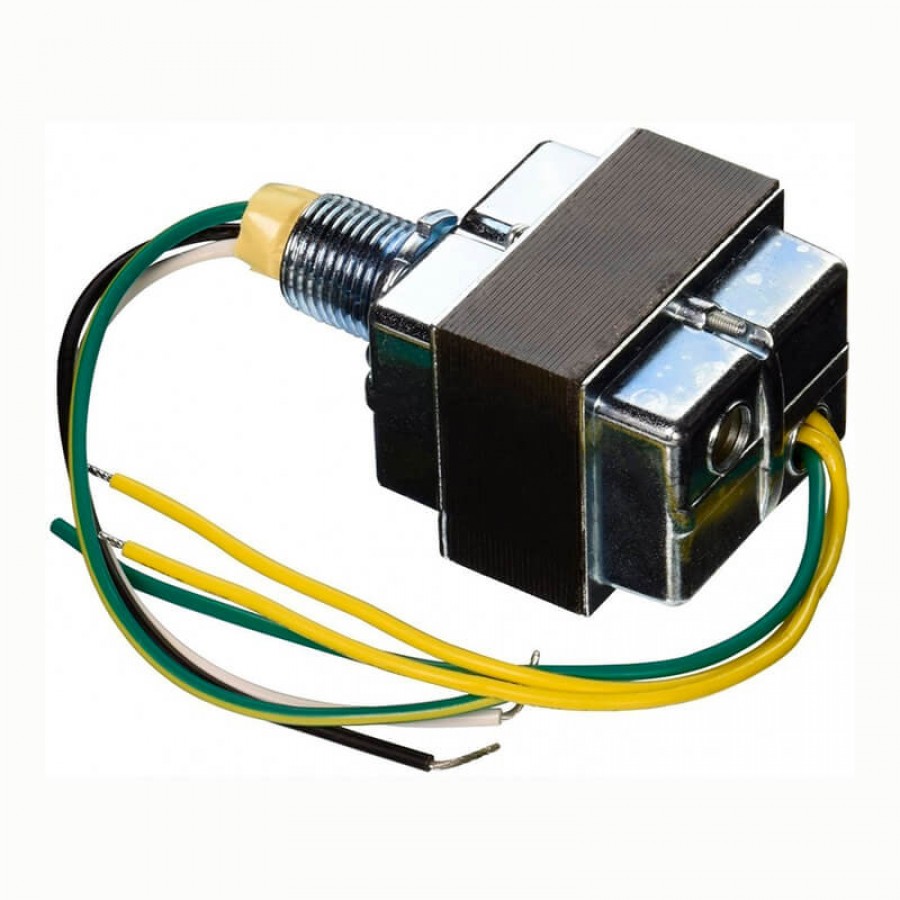

154628 — знятий з виробництва

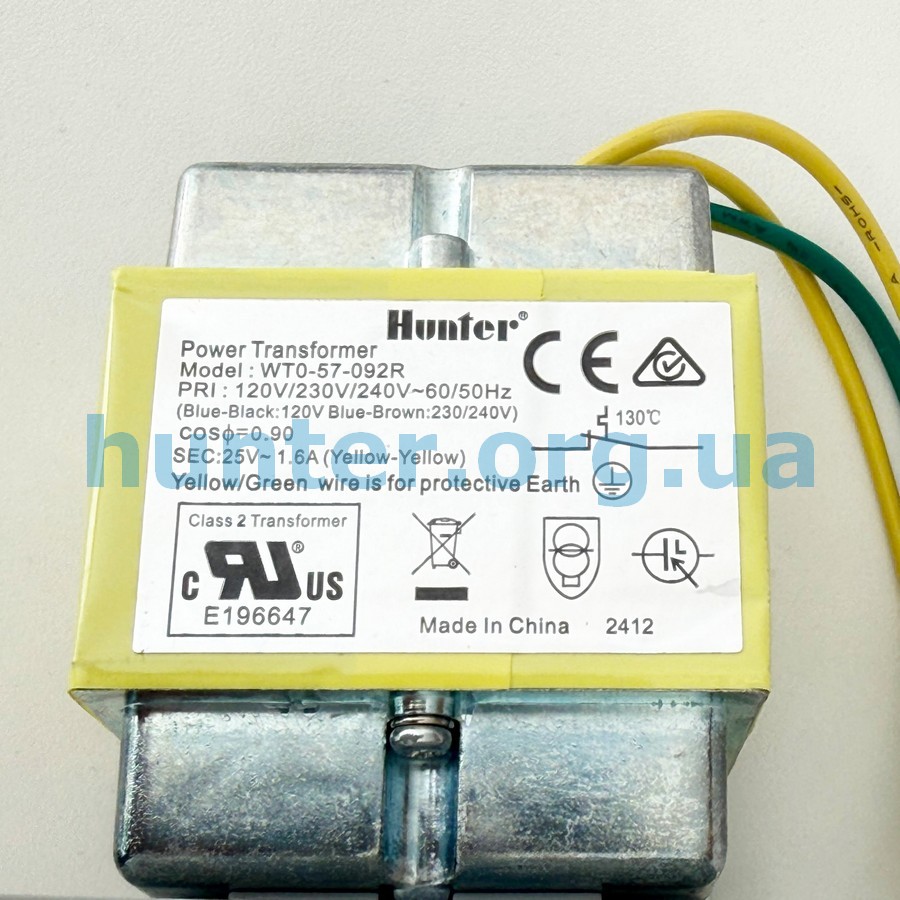

120/230 В AC; для мережі України — підключення 230 В за схемою контролера
Номінально 24 В змінного струму
40 ВА для замінюваного вузла 154628
Коли потрібна заміна
- дисплей не вмикається за наявності мережевої напруги;
- на виході трансформатора немає напруги;
- контролер перезапускається або нестабільно вмикає клапани;
- помітні перегрів, пошкодження ізоляції чи наслідки стрибка напруги;
- діагностика виключила несправність запобіжника, силового модуля, панелі та проводки.
Що перевірити перед замовленням
- точну модель і покоління контролера;
- старий номер 154628 або позначення 981700SP у документації;
- схему підключення мережі 230 В;
- клеми, проводи та кріплення;
- результати діагностики вихідної напруги.
Якщо маркування не читається, надішліть нашим спеціалістам фото контролера, панелі, шильдика та клемного відсіку.
Монтаж і безпека
Перед заміною повністю відключіть контролер від електромережі. Первинну сторону 230 В, захисне заземлення і вторинне коло підключайте лише за схемою відповідної моделі Hunter. Не визначайте призначення проводу тільки за кольором: воно може відрізнятися залежно від версії та ринку.
Ця деталь не є універсальним зовнішнім блоком живлення. Неправильний монтаж може пошкодити контролер, модулі розширення чи соленоїди та створити небезпеку ураження струмом.
Поширені запитання
Чому в інструкції зазначено 154628, а продається 981700SP?
154628 знятий з виробництва; Hunter офіційно вказує використовувати 981700SP.
TG781-700SP і 981700SP — різні деталі?
981700SP — каталожний артикул Hunter. TG781-700SP може бути моделлю або виробничим маркуванням самого трансформатора. Для підбору орієнтуйтеся на 981700SP та сумісність.
Чи можна замінити ним будь-який трансформатор Hunter 24 В?
Ні. Потрібно враховувати потужність, кріплення, клеми, проводку і модель контролера.
