Ротор Hunter ST-1700V — професійний дощувач
Найпотужніший ротор для великих стадіонів. Модель призначена для рівномірного автоматичного поливу за умови правильного гідравлічного розрахунку та перекриття «від головки до головки».
Чому обирають цю модифікацію
Конструкція цієї версії відповідає її конкретному сценарію застосування.
Сектор і радіус налаштовуються відповідно до геометрії ділянки та обраної форсунки.
Допоможемо підібрати форсунки, монтажні вузли та параметри зони.
Порівняння з найближчими серіями
| Модель | Радіус | Підключення | Призначення |
|---|---|---|---|
| ST-90 | 31,4–36,6 м | 1 1/2″ | Великі та спортивні об’єкти |
| STG-900 | 31,4–36,6 м | 1 1/2″ | Великі та спортивні об’єкти |
| ST-1700V — поточна серія | 32–48 м | 2″ | Великі та спортивні об’єкти |
Технічні характеристики Hunter ST-1700V
| Модифікація | Найпотужніший ротор для великих стадіонів |
|---|---|
| Радіус | 32–48 м |
| Витрата води | 21,0–58,8 м³/год |
| Рекомендований тиск | 4,0–8,0 бар |
| Сектор | 40–360° |
| Підключення | 2″, внутрішня різьба |
| Висота висувного штока | 13 см |
| Матеріал штока | нержавіюча сталь |
| Гарантія | 5 років |
Повні характеристики Hunter ST-1700-V-B

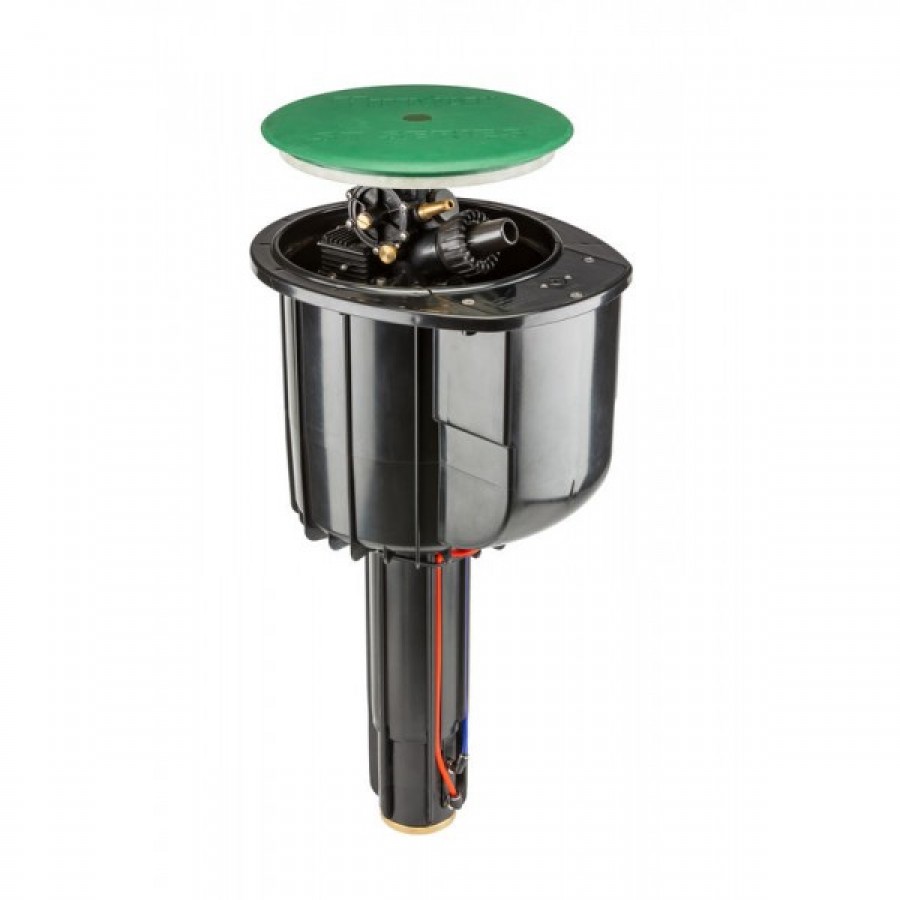

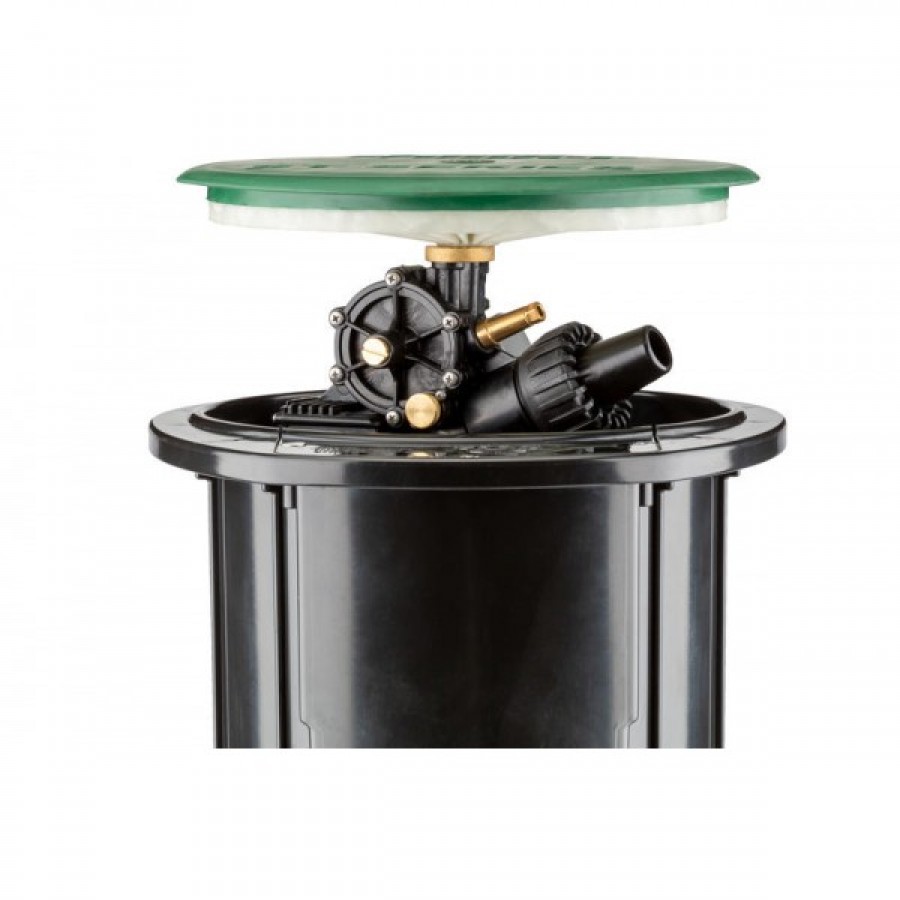

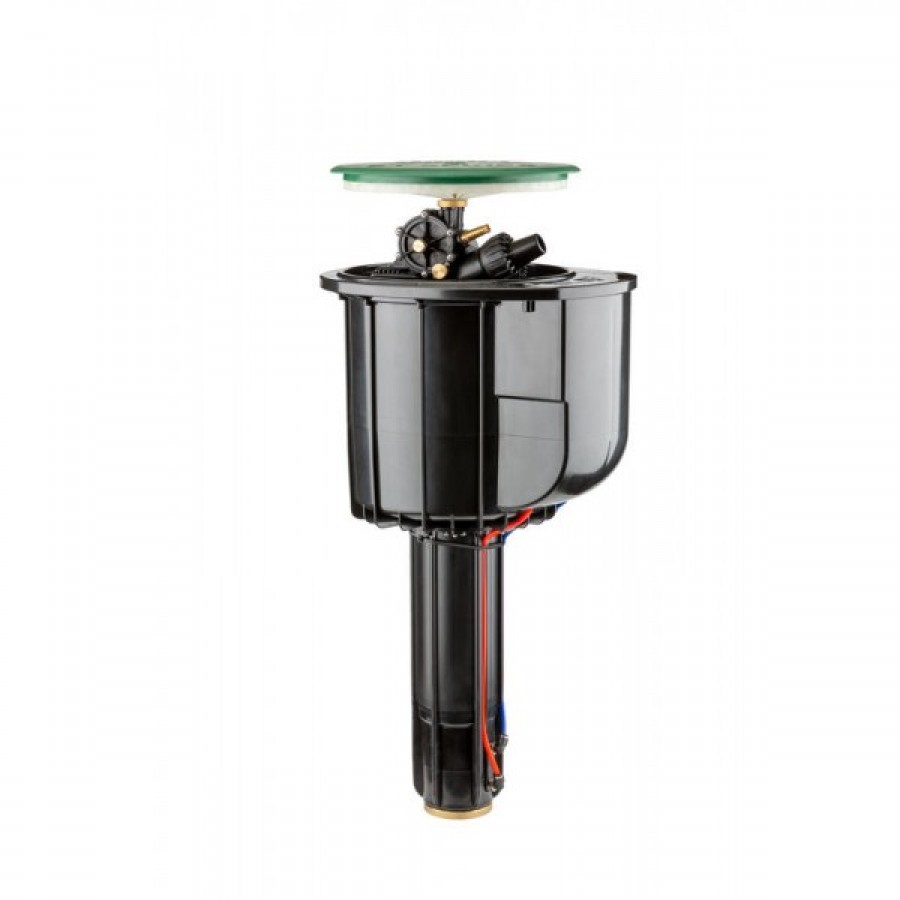

Загальна висота 68 см, висота підняття 13 см, верхня частина 33 × 39 см.

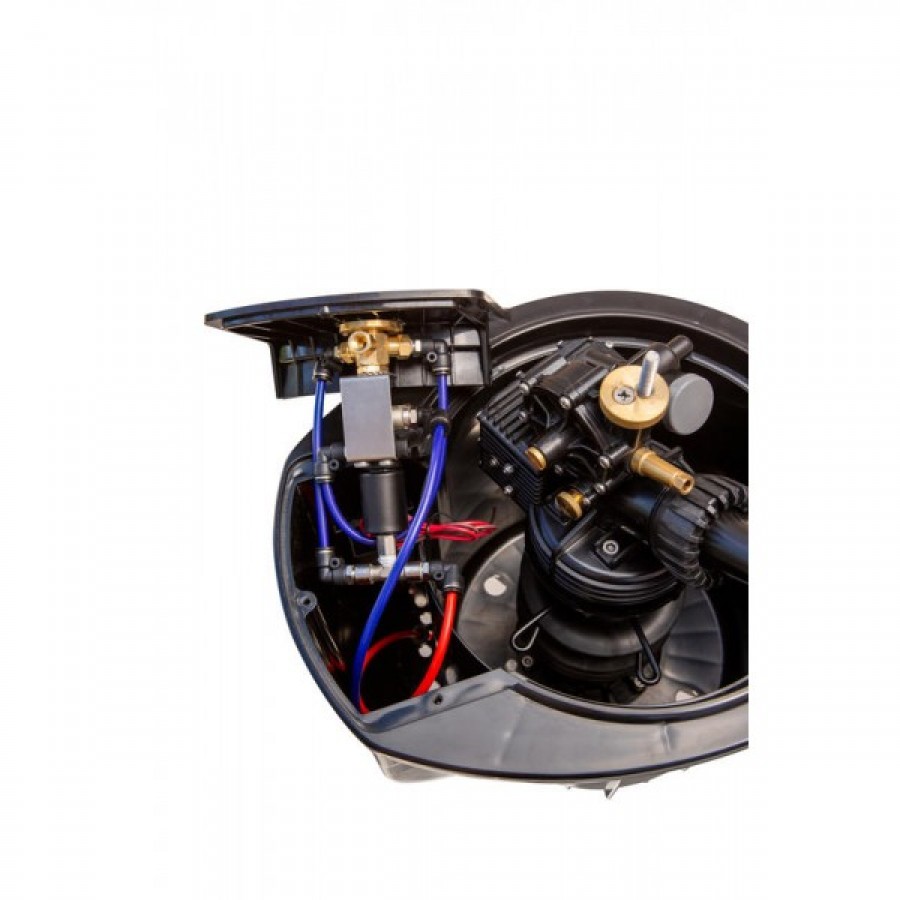

Вхід 2″ (50 мм) BSP, вбудований клапан Valve-in-Head.
Сектор 40–360° без зворотного обертання, траєкторія форсунки 25°.
- форсунки №16, 18, 20, 22 і 24;
- радіус 32–48 м;
- витрата 21,0–58,8 м³/год (350–980 л/хв);
- тиск 4,0–8,0 бар (400–800 кПа);
- поворот на 180° приблизно за 80 секунд при 6,0 бар;
- гарантія на компоненти — 5 років.
Показники продуктивності форсунок ST-1700-V-B
| Форсунка | Тиск, бар | кПа | Радіус, м | Витрата, м³/год | л/хв | Опади ■ | Опади ▲ |
|---|---|---|---|---|---|---|---|
| ● 16, чорна | 4,0 | 400 | 32,0 | 21,0 | 350 | 41,0 | 47,3 |
| ● 16, чорна | 5,0 | 500 | 35,0 | 22,7 | 379 | 37,1 | 42,8 |
| ● 16, чорна | 6,0 | 600 | 37,0 | 25,9 | 432 | 37,8 | 43,7 |
| ● 16, чорна | 7,0 | 700 | 38,5 | 28,1 | 469 | 38,0 | 43,9 |
| ● 16, чорна | 8,0 | 800 | 40,0 | 30,4 | 508 | 38,1 | 43,9 |
| ● 18, чорна | 4,0 | 400 | 34,0 | 24,3 | 405 | 42,0 | 48,5 |
| ● 18, чорна | 5,0 | 500 | 36,5 | 26,1 | 435 | 39,2 | 45,3 |
| ● 18, чорна | 6,0 | 600 | 38,5 | 28,8 | 481 | 38,9 | 44,9 |
| ● 18, чорна | 7,0 | 700 | 40,0 | 31,1 | 519 | 38,9 | 44,9 |
| ● 18, чорна | 8,0 | 800 | 42,0 | 33,8 | 564 | 38,3 | 44,3 |
| ● 20, чорна | 4,0 | 400 | 35,0 | 30,4 | 508 | 49,7 | 57,4 |
| ● 20, чорна | 5,0 | 500 | 39,0 | 34,3 | 572 | 45,1 | 52,0 |
| ● 20, чорна | 6,0 | 600 | 41,0 | 37,2 | 621 | 44,3 | 51,1 |
| ● 20, чорна | 7,0 | 700 | 43,0 | 40,9 | 681 | 44,2 | 51,0 |
| ● 20, чорна | 8,0 | 800 | 45,0 | 44,0 | 733 | 43,4 | 50,1 |
| ● 22, чорна | 4,0 | 400 | 35,5 | 34,9 | 582 | 55,4 | 63,9 |
| ● 22, чорна | 5,0 | 500 | 39,0 | 39,5 | 659 | 51,9 | 60,0 |
| ● 22, чорна | 6,0 | 600 | 43,0 | 42,9 | 715 | 46,4 | 53,6 |
| ● 22, чорна | 7,0 | 700 | 45,5 | 46,8 | 780 | 45,2 | 52,2 |
| ● 22, чорна | 8,0 | 800 | 47,0 | 50,4 | 841 | 45,7 | 52,7 |
| ● 24, чорна | 4,0 | 400 | 37,0 | 40,2 | 671 | 58,8 | 67,9 |
| ● 24, чорна | 5,0 | 500 | 40,5 | 45,6 | 761 | 55,6 | 64,2 |
| ● 24, чорна | 6,0 | 600 | 44,0 | 50,4 | 840 | 52,1 | 60,1 |
| ● 24, чорна | 7,0 | 700 | 47,0 | 54,5 | 908 | 49,3 | 57,0 |
| ● 24, чорна | 8,0 | 800 | 48,0 | 58,8 | 980 | 51,0 | 58,9 |
Опції та монтаж

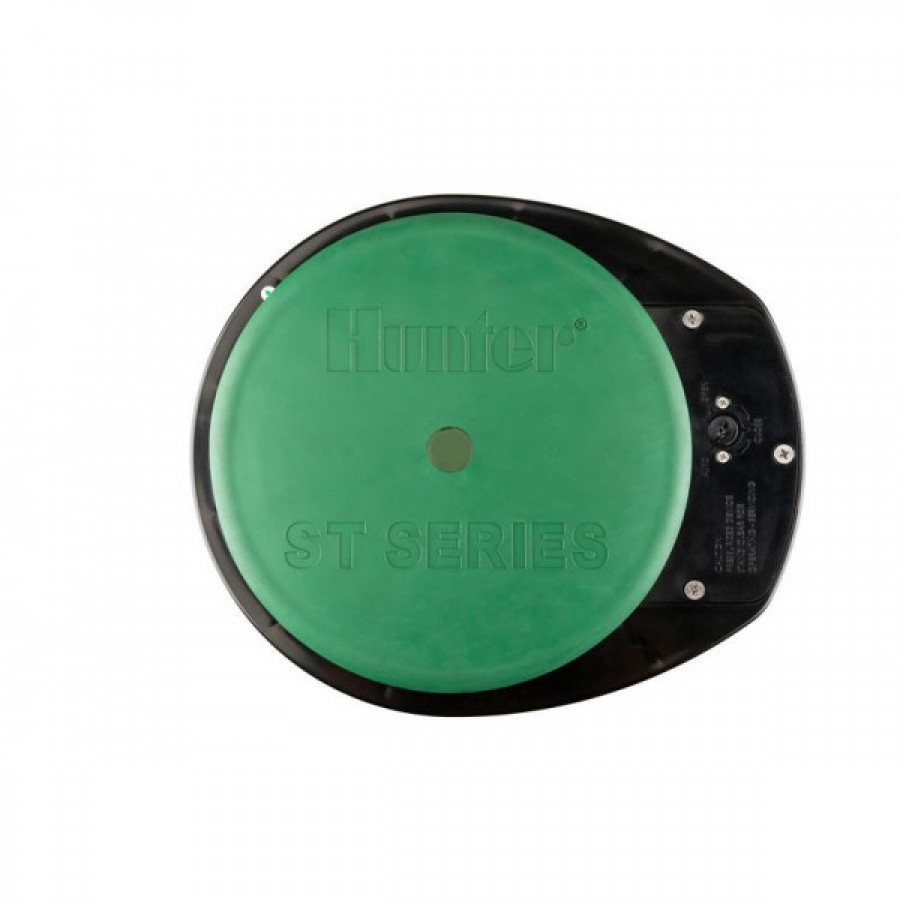

- гумова кришка ST-IBS-1700;
- комплект форсунок малого радіуса 959900;

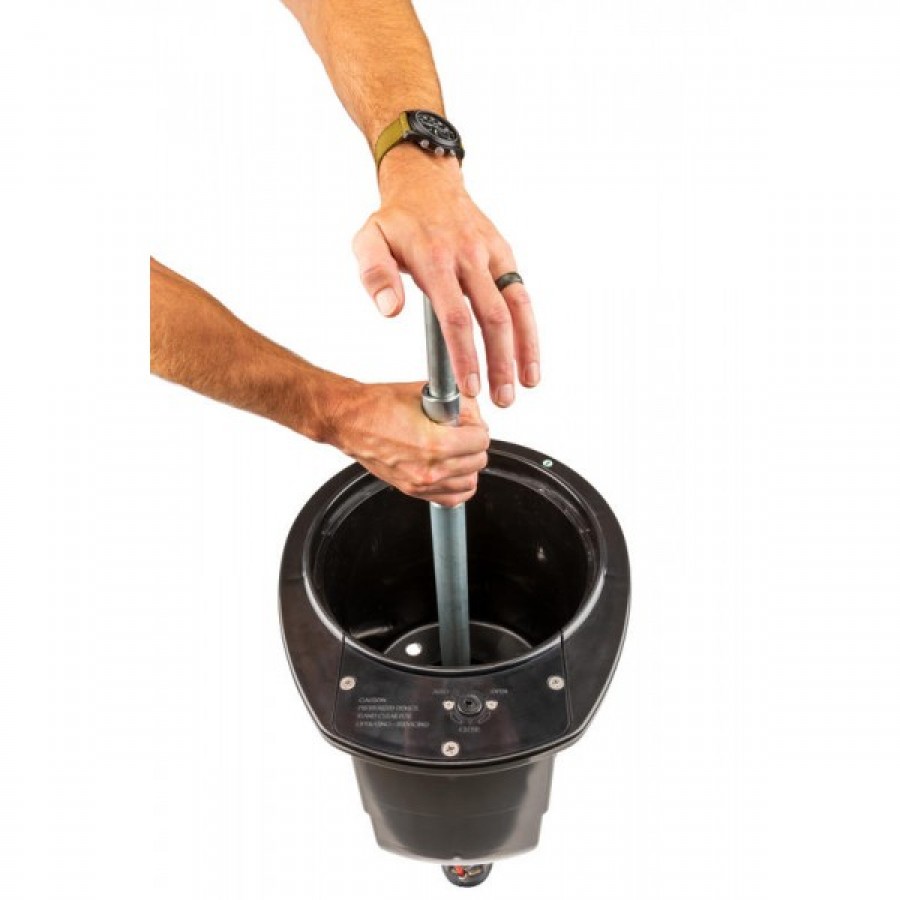

- інструмент клапана 10000100SP;
- інструмент стопорного кільця 251000SP;
- swing joint HSJ-5-6-E-3-12: зовнішня різьба 3″, вхід 2″, довжина 30 см.
Hunter ST-1700V для синтетичних спортивних полів
Ротор Hunter ST-1700V розроблений для систем обслуговування штучного спортивного покриття. Його завдання — не полив рослин, а швидке змочування, охолодження, очищення та промивання синтетичного газону перед грою, тренуванням або технічним обслуговуванням. Таке рішення застосовують на футбольних стадіонах, полях для хокею на траві та інших сертифікованих синтетичних спортивних майданчиках.
Великий радіус 32–48 м дає змогу подавати воду з периметра або зі спеціалізованого боксу, скорочуючи кількість обладнання в ігровій зоні. Valve-in-Head і повне обслуговування зверху спрощує сервіс і допомагає зберегти безпечність покриття.
Де застосовують професійні ротори ST
- синтетичні футбольні поля та тренувальні бази;
- поля для хокею на траві, де змочування впливає на швидкість м’яча та якість гри;
- багатофункціональні стадіони зі штучним покриттям;
- охолодження поверхні у спеку, видалення пилу та підготовка поля до експлуатації.
Монтаж і безпека
Для моделі застосовується монтажний вузол HSJ-5-6-E-3-12. Проєкт повинен враховувати реактивні навантаження, дренаж, рівень покриття, захист гравців і можливість обслуговування без пошкодження синтетичного газону. Монтаж і пусконалагодження слід виконувати за проєктом та офіційною інструкцією Hunter.
Де використовувати
- ділянки, для яких потрібний зазначений робочий радіус;
- зони з динамічним тиском у рекомендованому діапазоні;
- системи з витратою, достатньою для всіх одночасно працюючих роторів;
- монтаж із перекриттям струменів сусідніх дощувачів.
Монтаж і налаштування
- Перевірте доступний динамічний тиск і витрату зони.
- Установіть ротор вертикально через сумісне шарнірне коліно.
- Підберіть форсунку за радіусом, витратою та сектором.
- Відрегулюйте сектор і радіус ключем Hunter.
- Перевірте перекриття та відсутність поливу за межами ділянки.
Поширені запитання
Чи входять усі форсунки до комплекту?
Комплектація залежить від модифікації. Перед замовленням перевірте комплектацію або уточніть її у менеджера.
Чи можна зменшити радіус?
Так, у допустимих межах регулювальним гвинтом, але основний підбір виконують правильною форсункою.
Чому важливий динамічний тиск?
Саме тиск під час роботи зони визначає фактичний радіус і якість розподілу води.
