Модель: PGV-151-B
Виробник: Hunter
Скорочений опис

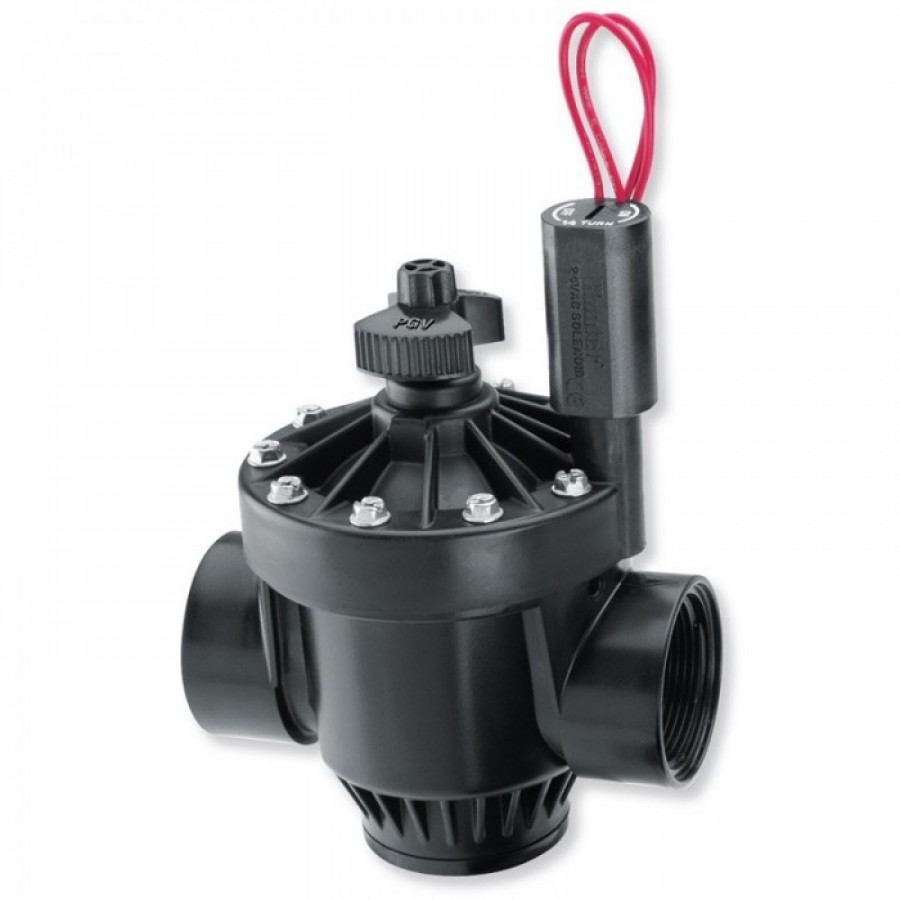

Hunter PGV-151-B
Цей витривалий та міцний клапан має всі найкращі характеристики клапанів від Hunter. Він спеціально розроблений для тривалої служби і прекрасно справляється зі складними умовами експлуатації на присад...
Читати далі...
Hunter PGV-151-B
Цей витривалий та міцний клапан має всі найкращі характеристики клапанів від Hunter. Він спеціально розроблений для тривалої служби і прекрасно справляється зі складними умовами експлуатації на присадибних ділянках та комерційних об'єктах. Існують різні конфігурації цього клапана. Для невеликої ділянки доступна куляста модель (40 мм), яка має регулятор потоку. Вона виготовлена з високоміцних матеріалів та має посилену мембрану з ущільнювальним кільцем для зниження ризику поломки при гідравлічному ударі.
Характеристики:
- 40 мм (1½" BSP) кулястий/кутовий клапан
- З датчиком потоку
- Вхідна отвір з метричною різьбою (BSP)
- З регулятором потоку
- Застосування на присадибній ділянці/невеликому комерційному об'єкті
- Зовнішні та внутрішні засувки швидко та легко запускаються прямо на клапані
- Роздільна мембрана з подвійним краєм запобігає витоку
- Завдяки болтам кришки корпусу, які не випадають, технічне обслуговування електромагнітного клапана є простим та зручним
- Можливість роботи при низькому тиску дозволяє використовувати клапан для мікрокрапельного поливу
Матеріали для встановлення електромагнітного клапана Hunter PGV 151:
- Електромагнітний клапан Hunter PGV-151: Переконайтеся, що ви маєте правильний клапан для вашої системи поливу.
- Труби: Високоякісні труби, сумісні з вашою системою.
- Муфти та адаптери: Включаючи муфти для з'єднань, різьблені муфти та інші необхідні фітинги.
- Клей PVC: Для створення міцних і герметичних з'єднань.
- Тефлонова стрічка: Для різьблених з'єднань.
- Труборіз або пила: Для обрізання труб на необхідну довжину.
- Інструменти для вирізання траншеї: Якщо труби ще не викопані, вам знадобляться інструменти для вирізання траншеї.
- Клапанний бокс.
Кроки встановлення електромагнітного клапану Hunter PGV 151:
- Вимкніть подачу води:
- Переконайтеся, що основне водопостачання до вашої системи поливу вимкнено. Спочатку безпека!
- Оберіть місце для установки клапана:
- Визначте ідеальне місце для установки електромагнітного клапана Hunter PGV-151. Зазвичай це знаходиться в головній лінії вашої системи поливу.
- Підготуйте труби:
- Виріжте труби на необхідні довжини за допомогою труборізу або пилки. Будьте точними, щоб забезпечити точні з'єднання.
- Копайте траншеї (якщо потрібно):
- Якщо труби ще не викопані, скористайтеся інструментами для вирізання траншеї для викопування їх уздовж запланованого маршруту. Переконайтеся, що траншеї достатньо глибокі для розміщення труб та клапана.
- Приєднайте муфти для з'єднань:
- Приєднайте муфти для з'єднань до кінців вирізаних труб. Вони дозволять легко вставити труби в електромагнітний клапан.
- Нанесіть клей PVC:
- Нанесіть клей PVC на зовнішню частину труб і всередину муфт для з'єднань. Забезпечте рівномірне покриття.
- Вставте труби в клапан:
- Вставте підготовлені труби в муфти для з'єднань на електромагнітному клапані. Тримайте труби на місці протягом кількох секунд, щоб клей встановився.
- Різьблені з'єднання (якщо потрібно):
- Якщо ваша система використовує різьблені з'єднання, нанесіть тефлонову стрічку на різьблені кінці труб і відповідні порти на соленоїдному клапані. Щільно їх закрутіть.
- Приєднайте інші фітинги:
- Залежно від вашої системи приєднайте будь-які інші необхідні фітинги для забезпечення належного з'єднання.

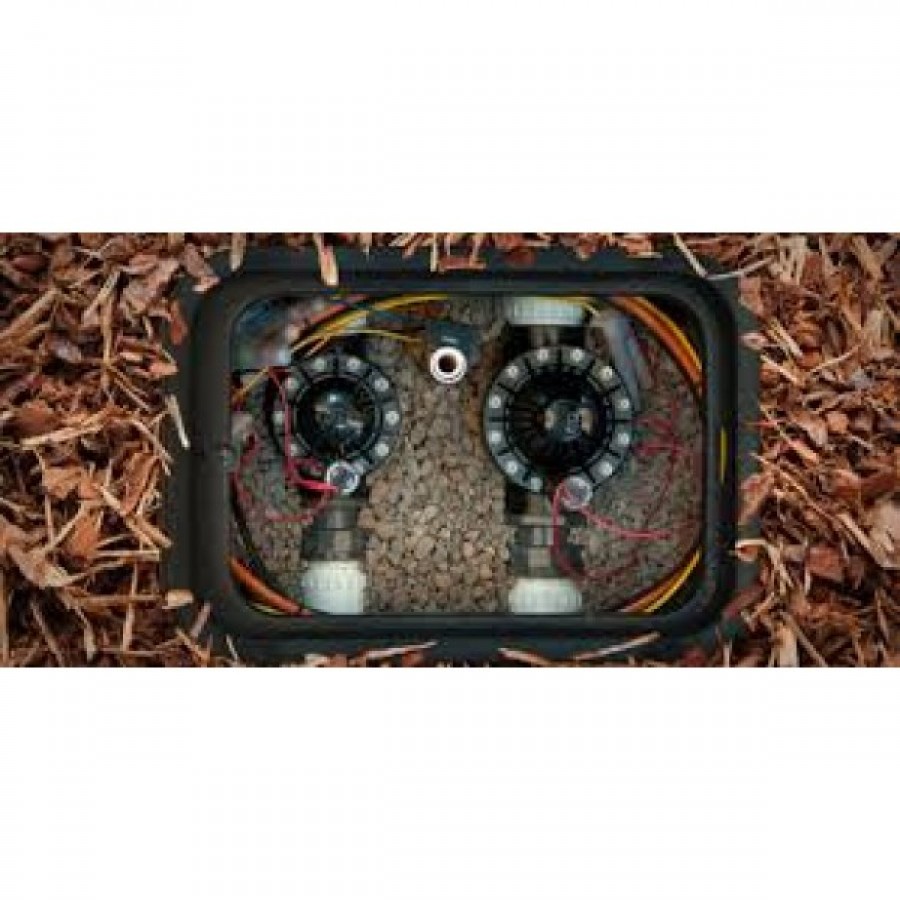

- Клапанний бокс:
- Підберіть клапанний бокс необхідний саме для вашої системи, та розташуйте клапан в ньому
- Закріпіть клапан:
- Переконайтеся, що електромагнітний клапан надійно розташований в траншеї. Ви можете використовувати додаткові фітинги чи опори для його утримання на місці.
- Перевірте установку:
- Увімкніть подачу води та перевірте електромагнітний клапан. Перевірте на наявність протікань і забезпечте правильний водний потік через клапан.
- Засипте траншею:
- Якщо все працює правильно, засипте траншею ґрунтом, прикривши труби та електромагнітний клапан.
- Остаточна перевірка:
- Виконайте остаточну перевірку, щоб переконатися, що всі фітинги надійні, і протікань немає. Внесіть будь-які корективи за необхідності.
Характеристики
Витрати води, л/хв
75-450
Витрати води, м3/год
5-27
Різьба підключення
1 1/2''
Регулятор потоку води
Є
Тип різьби
Внутрішня
Живлення
24 В
