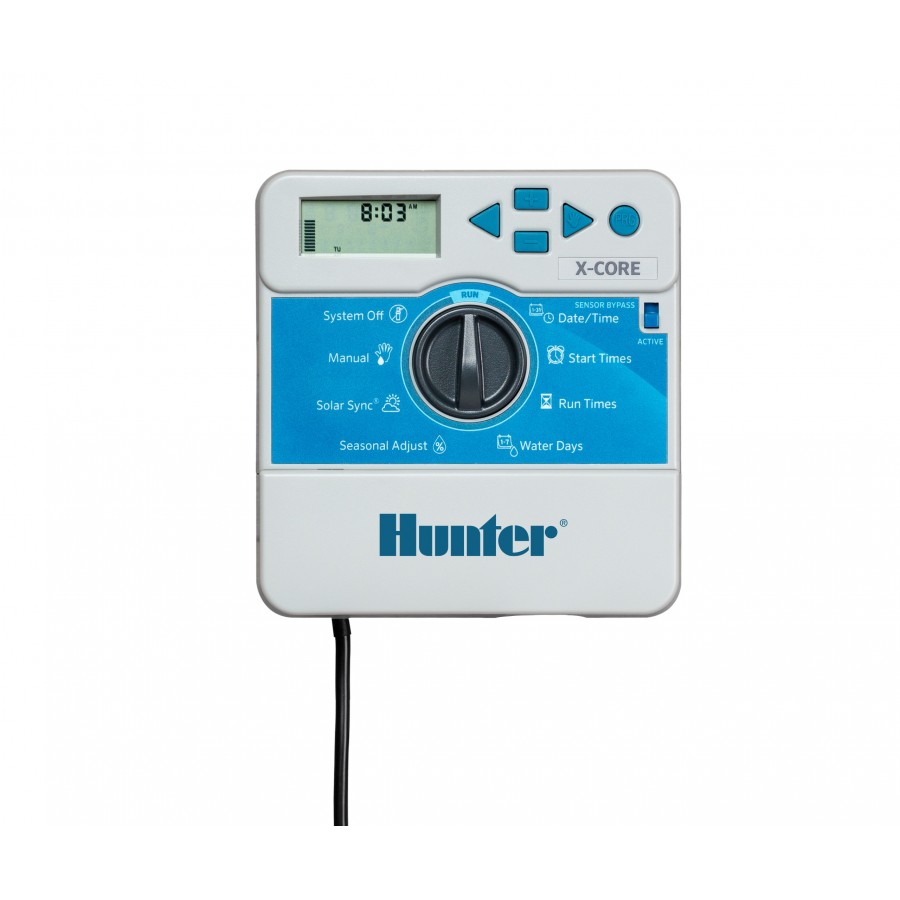

Контролер полива Hunter X-CORE-601i-E

HUNTER X-CORE 601i-E

Контролери для автоматичного поливу з лінійки Hunter X-CORE - це доступні за ціною та прості в експлуатації пристрої для керування ірригаційними системами, які спеціально розроблені для приватних ділянок середньої площі. Модель 601i-E призначена для контролю поливу шести різних зон ділянки. В комплекті базового обладнання є 3 програми поливу з чотирма часами для кожної. Контролер призначений для встановлення всередині приміщень.

Управління автополивом за допомогою X-CORE-601i-E. Цей контролер має стандартні для цієї лінійки функціональні характеристики:

За енергоефективністю та споживаною потужністю:

• первинні параметри обмотки трансформатора - 120 В, 230-240 В (модель міжнародного типу) змінного струму, вторинна обмотка - 1 А, 24 В значення для підключення головного клапана або насоса - 0,28 А, 24 В, для пульта управління станціями - 0,56 А, 24 В Кількість контрольованих зон: 6 Тип корпусу: для встановлення всередині приміщення;
• Незалежні програми: 3;
• Кількість запусків на програму: 4;
• Максимальний час роботи станції: 4 години.

КЛЮЧОВІ ПЕРЕВАГИ КОНТРОЛЕРА HUNTER X-CORE 601i-E

• 3 гнучкі програми з 4 варіантами часу запуску плюс до 4 годин роботи
• Технологія QuickCheck™ для діагностики проводки
• Спрощений режим "Приховати програми" показує 1 програму і дає змогу вибрати 1 час запуску
• Можливість призупинити полив на термін до 99 днів у дощовий сезон
• Функція захисту від коротких замикань виявляє несправності проводки і пропускає пошкоджену станцію без шкоди для системи
• Пам'ять Easy Retrieve™ створює резервну копію всього графіка поливу
• Затримка під час перемикання між станціями дає змогу користуватися "повільними" клапанами або виділити час на підзарядку насоса
• Сезонне регулювання дає змогу швидко коригувати графік поливу, не змінюючи час роботи обладнання

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ КОНТРОЛЕРА HUNTER X-CORE

• Напруга на вході трансформатора: ~120/230 В
• Вихід трансформатора (24 В перем. струму): 1 А
• Вихід станції (24 В змінного струму): 0,56 А
• Струм на виході насоса/головного клапана (~24 В): 0,28 А
• Роз'єми датчиків: 1
• Сертифікати: пластик IP54 (для зовнішнього встановлення), UL, cUL, FCC, CE, RCM
• Гарантійний період: 1 рік

Додаткове технічне обладнання для таймера поливу X-CORE-601i-E:

До таймера поливу Хантер X-CORE-601i-E можна підключати додаткове обладнання, яке допоможе значно розширити функціонал. Доступна установка одного датчика погоди Solar Sync ET. На основі його показів контролер може змінювати режими роботи автополиву без втручання користувача. Також блок керування сумісний з дистанційними пультами від Hunter. Функції управління поливом з телефону в даній моделі відсутні.

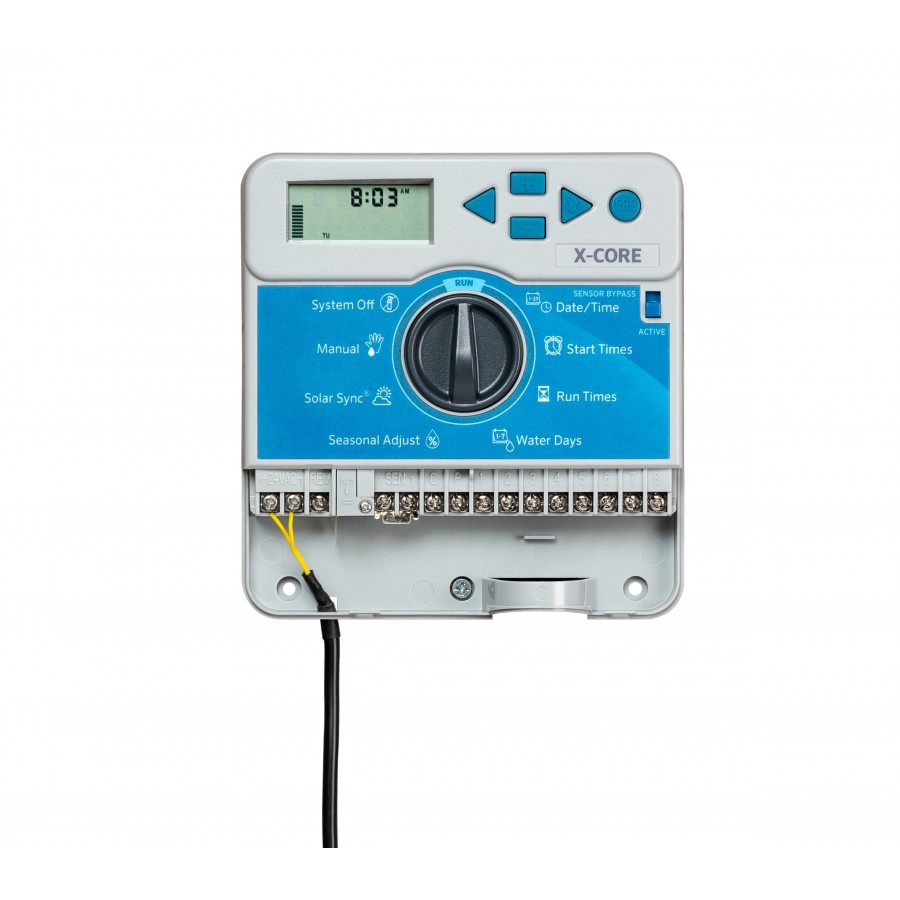

Підключення контролера Hunter X-Core

• Вибір Місця для Контролера:

Виберіть місце для контролера, яке легко доступне і захищене від погодних умов. Воно повинно бути близько до джерела живлення і мати чіткий вид на клапани орошення.

• Встановлення Контролера:

Змонтуйте контролер на стіну, використовуючи гвинти і анкери. Переконайтеся, що він надійно закріплений.

• Підключення Загального Дроту (Якщо Потрібно):

Якщо загальний дріт ще не підключений, підключіть один дріт з терміналу "C" (Загальний) контролера до загального дроту на клапанах. Загальний дріт завершує електричну ланку і необхідний для коректної роботи контролера.

• Підключення Дротів для Клапанів:

Підключіть дроти від кожного клапана орошення до відповідного пронумерованого терміналу на контролері. Зазвичай їх позначають як 1, 2, 3 тощо. Якщо використовуєте мітки для станцій, прикріпіть їх до дротів для легкої ідентифікації.

• Обробка Дротів:

Зніміть ізоляцію з кінців дротів використовуючи витяжник для дротів, залишивши близько 1/4 дюйма (6 мм) обнаженого дроту.

• Вставте Дроти в Термінали:

Вставте кожен обнажений дріт в відповідний пронумерований термінал на контролері. Затягніть гвинти, щоб надійно закріпити дроти.

• Водонепроникні З'єднувачі (За Бажанням):

Щоб забезпечити додатковий захист від вологості, можна використовувати водонепроникні з'єднувачі на з'єднання дротів.

• Підключення Живлення:

Підключіть дріт живлення до терміналів "AC" (Змінний струм) на контролері. Зазвичай це включає підключення дроту до терміналу "24VAC" і ще одного до терміналу "COM".

• Прикріплення Панелі (Якщо Вона Від'єднана):

Якщо контролер має від'єднувану панель, надійно її прикріпіть.

• Увімкніть Контролер:

Увімкніть контролер, підключивши його до джерела живлення.

• Програмування:

Дотримуйтеся інструкції контролера Hunter X-Core для налаштування графіка поливу, часу та інших функцій програмування
