Ротор Hunter I-20-04 — професійний дощувач
Професійний ротор із FloStop™ та зворотним клапаном. Модель призначена для рівномірного автоматичного поливу за умови правильного гідравлічного розрахунку та перекриття «від головки до головки».
Чому обирають цю модифікацію
Конструкція цієї версії відповідає її конкретному сценарію застосування.
Сектор і радіус налаштовуються відповідно до геометрії ділянки та обраної форсунки.
Допоможемо підібрати форсунки, монтажні вузли та параметри зони.
Порівняння з найближчими серіями
| Модель | Радіус | Підключення | Призначення |
|---|---|---|---|
| PGP Ultra | 4,9–14,0 м | 3/4″ | Приватні та комерційні ділянки |
| I-20 — поточна серія | 4,9–14,0 м | 3/4″ | Приватні та комерційні ділянки |
| I-25 | 11,9–21,6 м | 1″ | Великі та спортивні об’єкти |
Технічні характеристики Hunter I-20-04
| Модифікація | Професійний ротор із FloStop™ та зворотним клапаном |
|---|---|
| Радіус | 4,9–14,0 м |
| Витрата води | 0,07–3,23 м³/год |
| Рекомендований тиск | 1,7–4,5 бар |
| Сектор | 50–360° |
| Підключення | 3/4″, внутрішня різьба |
| Висота висувного штока | 10 см |
| Зворотний клапан | вбудований, утримання до 3 м перепаду висот |
| Матеріал штока | пластик |
| Гарантія | 5 років |
Роторний дощувач Hunter I-20 для автоматичного поливу
Ця серія призначена для рівномірного зрошення газонів та інших відкритих територій. Ротор формує обертовий струмінь, а змінна форсунка визначає фактичний радіус і витрату води. Під час проєктування враховують динамічний тиск, сумарну витрату зони та перекриття сусідніх дощувачів.
Модель можуть шукати як ротор Hunter, дощувач, зрошувач або поливалку для газону. Незалежно від назви, правильний підбір виконують за технічними параметрами, а не лише за максимальною дальністю струменя.
Монтаж і регулювання на зображеннях
Відео: налаштування та заміна форсунки
Професійні функції Hunter I-20-04
Дає змогу перекрити потік безпосередньо на роторі під час обслуговування зони.
Повертає поворотну частину до встановленої дуги після примусового зміщення.
Механізм не пошкоджується при випадковому прокручуванні башти у зворотному напрямку.
Утримує воду при перепаді висот до 3 м і зменшує дренування нижніх точок.
Форсунки та комплектація I-20-04

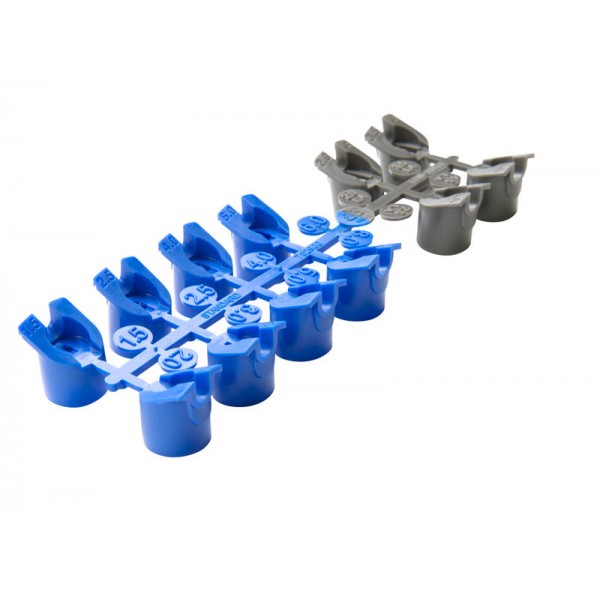

12 базових форсунок входять до комплекту
Постачається одна пластина з 8 синіми стандартними форсунками 1.5–8.0 і 4 сірими низькокутовими форсунками 2.0 LA–4.5 LA.
Таблиця комплектних форсунок I-20 за тиску 3,0 бар
| Форсунка | Тип | Радіус, м | Витрата, м³/год | л/хв |
|---|---|---|---|---|
| 1.5 | ● синя | 9,8 | 0,35 | 5,9 |
| 2.0 | ● синя | 10,4 | 0,43 | 7,2 |
| 2.5 | ● синя | 10,7 | 0,54 | 8,9 |
| 3.0 | ● синя | 11,6 | 0,68 | 11,4 |
| 4.0 | ● синя | 12,2 | 0,90 | 15,0 |
| 5.0 | ● синя | 12,8 | 1,14 | 19,0 |
| 6.0 | ● синя | 13,1 | 1,36 | 22,7 |
| 8.0 | ● синя | 13,4 | 1,81 | 30,2 |
| 2.0 LA | ● сіра низькокутова | 8,2 | 0,45 | 7,4 |
| 2.5 LA | ● сіра низькокутова | 9,4 | 0,59 | 9,8 |
| 3.5 LA | ● сіра низькокутова | 10,1 | 0,75 | 12,5 |
| 4.5 LA | ● сіра низькокутова | 10,1 | 0,93 | 15,5 |
Монтаж I-20-04 на трубу 25 мм
Вхід ротора — внутрішня різьба 3/4″. Рекомендована схема: труба 25 мм → хомут, трійник або кінцеве коліно 25 × 3/4″ → SJ-706/SJ-712 → I-20-04.
Де використовувати
- ділянки, для яких потрібний зазначений робочий радіус;
- зони з динамічним тиском у рекомендованому діапазоні;
- системи з витратою, достатньою для всіх одночасно працюючих роторів;
- монтаж із перекриттям струменів сусідніх дощувачів.
Монтаж і налаштування
- Перевірте доступний динамічний тиск і витрату зони.
- Установіть ротор вертикально через сумісне шарнірне коліно.
- Підберіть форсунку за радіусом, витратою та сектором.
- Відрегулюйте сектор і радіус ключем Hunter.
- Перевірте перекриття та відсутність поливу за межами ділянки.
Поширені запитання
Чи входять усі форсунки до комплекту?
Комплектація залежить від модифікації. Перед замовленням перевірте комплектацію або уточніть її у менеджера.
Чи можна зменшити радіус?
Так, у допустимих межах регулювальним гвинтом, але основний підбір виконують правильною форсункою.
Чому важливий динамічний тиск?
Саме тиск під час роботи зони визначає фактичний радіус і якість розподілу води.
