Компрессионные муфты Irritec для полиэтиленовых труб
Компрессионные муфты Irritec для полиэтиленовых труб
Надежное соединение труб — основа герметичной и долговечной системы полива. В категории представлены компрессионные муфты Irritec для ПЭ-труб диаметром 25, 32, 40 и 50 мм: прямые соединительные, редукционные, с внутренней или наружной резьбой, а также модели с накидной гайкой. Они применяются при монтаже автоматического полива, капельного орошения, клапанных узлов, садовых и технических водопроводных сетей.
Выберите тип муфты Irritec

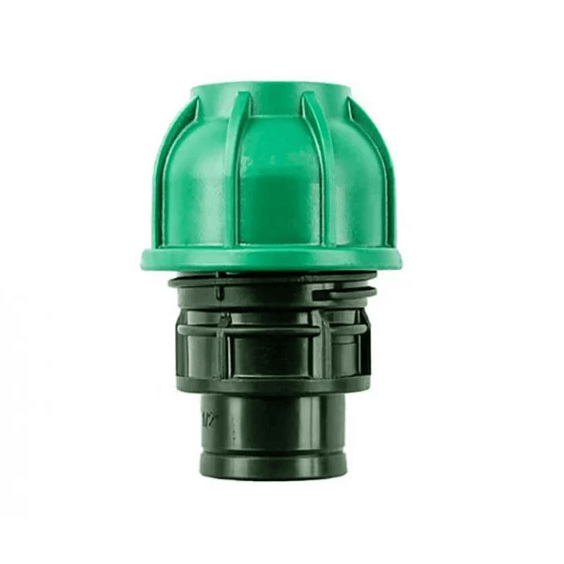

С внутренней резьбойПереход с полиэтиленовой трубы на элемент с наружной резьбой: клапан, кран, фильтр, коллектор или другой фитинг.

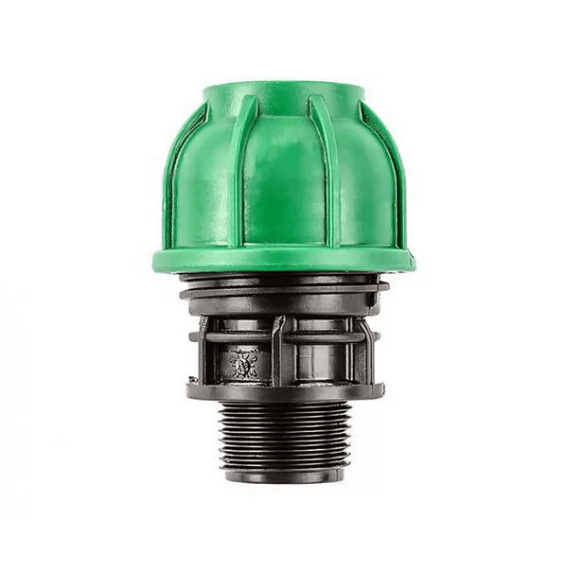

С наружной резьбойПодключение ПЭ-трубы к оборудованию с внутренней резьбой. Доступны разные сочетания диаметра трубы и размера резьбы.

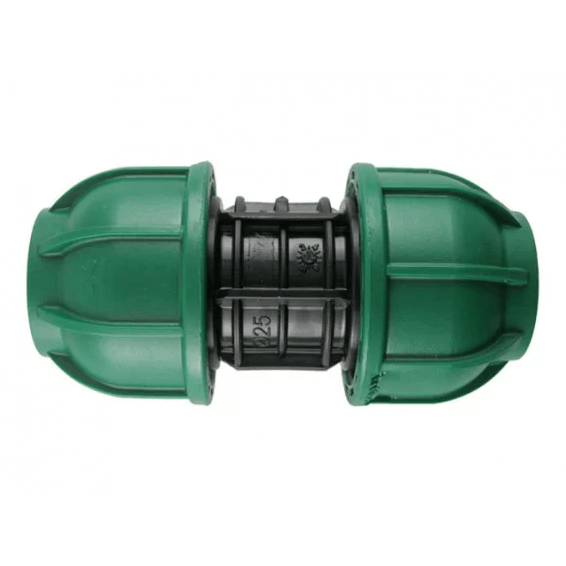

Соединительные муфтыПрямое соединение двух ПЭ-труб одинакового диаметра. Используются при прокладке и ремонте трубопровода.

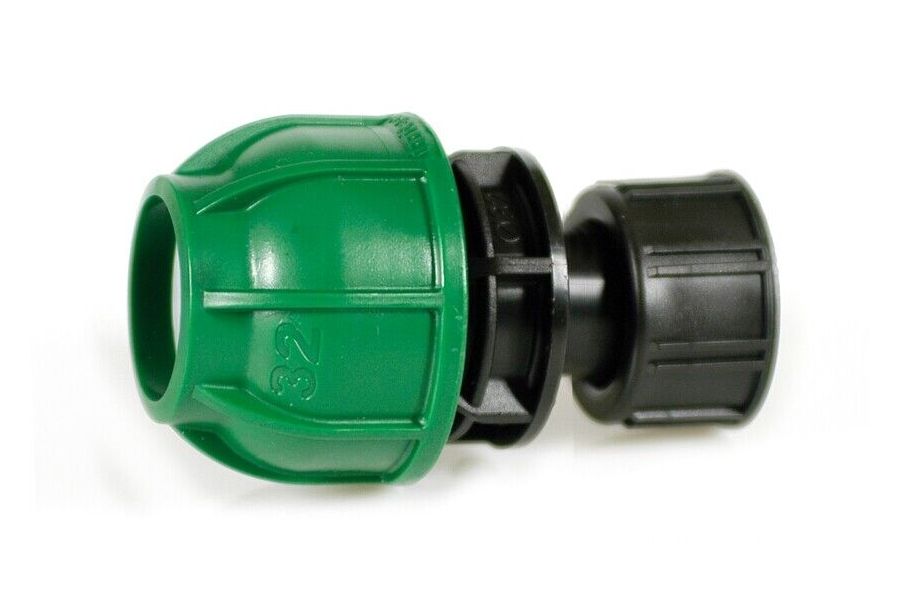

С накидной гайкойУдобное разъемное подключение оборудования, которое требуется периодически снимать для обслуживания или замены.
Редукционные муфтыСоединение полиэтиленовых труб разного диаметра: 32×25, 40×32, 50×32 и 50×40 мм.
Сравнение основных типов муфт
| Тип муфты | Что соединяет | Пример | Где применяется |
|---|---|---|---|
| Прямая соединительная | Две ПЭ-трубы одного диаметра | 32 × 32 мм | Продолжение линии или ремонт поврежденного участка. |
| Редукционная | ПЭ-трубы разных диаметров | 40 × 32 мм | Переход с магистральной трубы на меньшую зональную. |
| С наружной резьбой | ПЭ-труба и внутренняя резьба | 32 мм × 1″ НР | Подключение к клапану, фильтру, крану или коллектору. |
| С внутренней резьбой | ПЭ-труба и наружная резьба | 32 мм × 1″ ВР | Переход к насосу, крану или резьбовому фитингу. |
| С накидной гайкой | ПЭ-труба и разъемный резьбовой узел | 25 мм × 1″ | Клапанные боксы и оборудование, требующее демонтажа. |
Как подобрать компрессионную муфту
Размер 25, 32, 40 или 50 мм относится к наружному диаметру ПЭ-трубы. Измерять внутренний проход для выбора муфты не нужно.
Определите, нужна вторая труба, внутренняя резьба, наружная резьба или быстроразъемное соединение с накидной гайкой.
Для резьбовой модели отдельно проверьте 3/4″, 1″, 1 1/4″, 1 1/2″ или 2″ и не перепутайте внутреннюю резьбу с наружной.
Почему компрессионные фитинги удобны для систем полива
Компрессионная муфта устанавливается без сварки и клея. Герметичность создается внутренним уплотнительным элементом, а гайка и зажимное кольцо фиксируют трубу. Такой узел удобно применять в траншее, клапанном боксе, возле фильтра или коллектора. При необходимости соединение можно разобрать, осмотреть и собрать повторно, если детали не повреждены.
- быстрый монтаж обычным ручным инструментом;
- надежное соединение полиэтиленовых труб;
- устойчивость полимерного корпуса к влаге и коррозии;
- возможность обслуживания и изменения конфигурации системы;
- широкий выбор диаметров и резьбовых переходов;
- применение в частных, коммерческих и сельскохозяйственных системах орошения.
Правильный монтаж муфты Irritec
- Перекройте воду и сбросьте давление.
- Обрежьте ПЭ-трубу строго перпендикулярно, удалите заусенцы и загрязнения.
- Проверьте, чтобы на участке уплотнения не было глубоких царапин и деформации.
- Ослабьте компрессионную гайку и вставьте трубу до внутреннего упора.
- Выровняйте трубопровод и затяните гайку без перекоса.
- Для резьбовой стороны используйте подходящий уплотнитель только на самой резьбе.
- Постепенно подайте воду и проверьте герметичность до засыпки траншеи.
Частые вопросы о муфтах Irritec
Какую муфту выбрать для двух труб 32 мм?
Нужна прямая соединительная муфта 32 × 32 мм. Редукционная модель применяется только для разных диаметров.
Что выбрать для подключения трубы 32 мм к клапану с наружной резьбой 1″?
Нужна муфта 32 × 1″ с внутренней резьбой. Перед заказом обязательно проверьте фактический тип резьбы клапана.
Зачем нужна накидная гайка?
Она создает удобное разъемное соединение и позволяет снять клапан, фильтр или другой узел без разрезания трубы.
Можно ли установить компрессионную муфту под землей?
Да. Перед засыпкой соединение нужно проверить под рабочим давлением, выровнять трубы и убрать возле фитинга острые камни.
Почему муфта подтекает?
Наиболее частые причины — труба вставлена не до упора, косой или поврежденный торец, песок на уплотнении, перекошенное кольцо либо неправильно выбранный размер.
