Настройка роторов полива Hunter

Настройка радиуса и сектора полива роторов Hunter

Регулировка радиуса полива ротора Hunter

Радиус - это расстояние от головки спринклера до края распыляемой воды. Он заранее настроен на максимальное расстояние распылительной насадки, и вы можете уменьшить его до 25%.

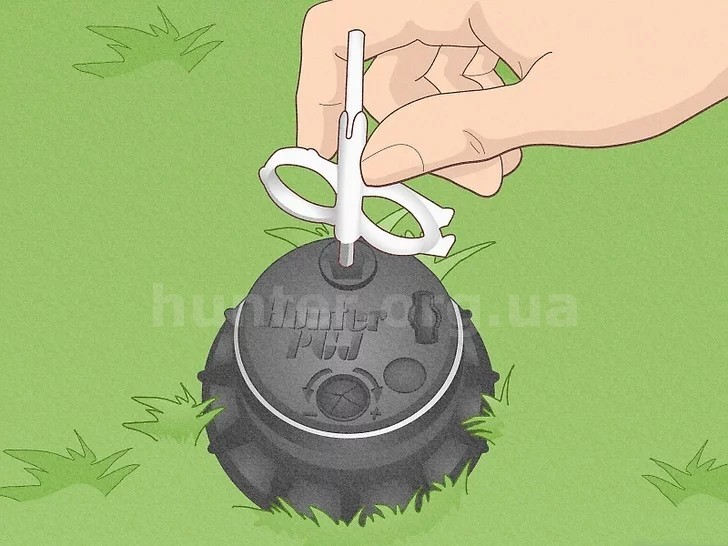

1. Вставьте шестигранный конец вашего ключа Hunter в винт уменьшения радиуса. Шестигранный конец - это тонкий металлический стержень, который выступает с одной стороны вашего гаечного ключа Hunter. Винт уменьшения радиуса - это небольшое отверстие в центре стрелки с крошечным "x" посередине. Вы найдете его на колпачке вашего разбрызгивателя. Эту настройку можно выполнять как при включенной, так и при выключенной воде.

1.

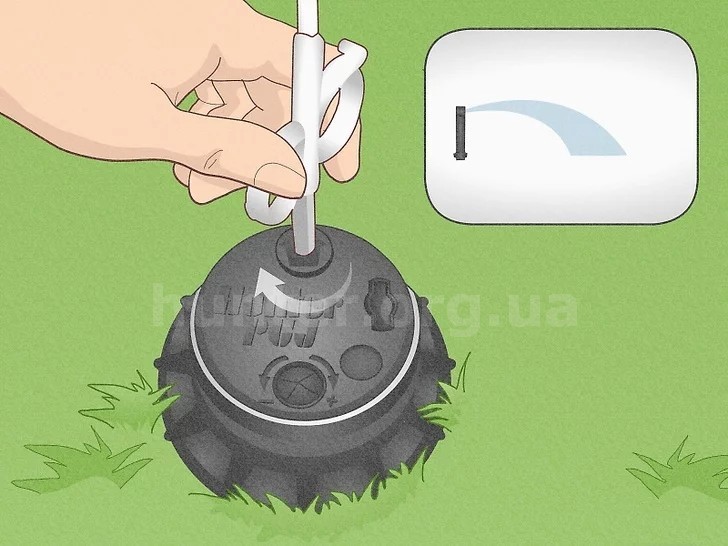

2. Поверните шестигранный ключ по часовой стрелке, чтобы уменьшить радиус. Поворачивайте его медленно и остановитесь, когда вас удовлетворит радиус или когда почувствуете сопротивление.
   • Ваш шестигранный ключ настройки остановится, когда вы уменьшите радиус на 25%. Вы не можете уменьшить радиус больше этого значения.
   • Старайтесь избегать вращения регулировочного винта по часовой стрелке более чем 5 раз. Это может привести к потере регулировочного винта радиуса.



Настройка сектора орошения ротора полива Hunter

Роторная головка отвечает за сектор орошения, который определяет покрытие (работу) ротора из стороны в сторону. Регулируемые сектора работы головки Hunter PGJ можно настроить от 40 до 360 градусов, тогда как головки PGP Ultra и ADJ можно настроить от 50 до 360 градусов.

1. Найдите стрелку на верхней части крышки ротора, чтобы найти насадку (форсунку). Ищите выступающий резиновый круг с контуром стрелки на нем. Следуйте за стрелкой, чтобы найти место, откуда вода выходит из насадки спринклера.
   Вы можете настраивать свой ротор как при включенной, так и при выключенной воде.

1.



2. Проверьте текущий сектор орошения, поворачивая головку влево и вправо (поворачивается без усилий). Используйте руку, чтобы осторожно повернуть головку роторного оросителя максимально влево. Обратите внимание, куда указывает стрелка - это крайний левый осектор орошения дождевателя. Поверните головку максимально вправо и проверьте, куда указывает стрелка - это правый ограничитель
   • . Этот шаг поможет вам определить, насколько нужно отрегулировать сектор орошения ротора, чтобы он орошал те участки вашего газона, которые нуждаются в воде.

3.
4. Вставьте пластиковый конец ключа Hunter в подъемное гнездо. Подъемное гнездо выглядит как круг с линией или прямоугольником, проходящим через его центр. Вставьте пластиковый конец вашего ключа Hunter в это отверстие.
5. Поверните ключ и потяните вверх на гнездо, чтобы извлечь шток ротора. Вся головка спринклера выскочит из основания, чтобы вы могли настроить внутренний шток. Теперь вы можете проверить сектор полива и изменить его, если это необходимо.
   • Удалите ключ Hunter, пока головка спринклера поднята, чтобы сделать настройку влево. Вы можете регулировать распылитель вправо без ключа.
6.
7. Поверните головку спринклера, чтобы выбрать крайнюю правую точку полива. Используйте руку, чтобы осторожно затянуть головку спринклера. Продолжайте, пока стрелка не будет указывать на то место, где вы хотите, чтобы спринклер прекратил орошение с правой стороны своей дуги. Если основание больше не затягивается, возьмите всю крышку спринклера и поверните ее по часовой стрелке, чтобы ослабить. Поднимите внутренний шток основания ротора Hunter. Поверните крышку полностью вправо, затем вставьте ее обратно в основание, чтобы стрелка указывала на желаемый правый ограничитель. Поверните крышку по часовой стрелке, чтобы затянуть ее в основании.

8. Вставьте ключ Hunter в слот "плюс/минус" на крышке. Слот для настройки сектора полива "плюс/минус" имеет большой "X" в центре и знаки "+" и "-" по бокам. Вставьте конец ключа Hunter в это отверстие, чтобы произвести настройку левого ограничителя. Вы можете произвести настройку "плюс/минус", вставив в слот отвертку диаметром 1⁄4 дюйма (0,64 см) или шестигранный ключ. Однако компания Hunter Industries утверждает, что для этой настройки нужен именно ключ.

9. Держите головку роторного оросителя, пока вращаете ключ по часовой стрелке, чтобы расширить дугу (сектор орошения). Используйте руку, чтобы удерживать головку спринклера на месте, чтобы стрелка оставалась указывать на ваш правый ограничитель. Затем вращайте ключ по часовой стрелке, чтобы расширить дугу. Каждый полный оборот расширит дугу на 90 градусов. Остановитесь, если почувствуете сопротивление или услышите скрежет. Максимально, что вы можете расширить дугу, это 360 градусов. Когда вы достигнете этого пункта, ключ либо остановится, либо вы услышите скрежет. Вращение по часовой стрелке - это плюсовое направление.

10. Проверьте сектор, чтобы убедиться, что точки остановки ротора правильные. Поверните головку спринклера вправо, а затем влево. Убедитесь, что стрелки совпадают с вашими желаемыми правыми и левыми точками остановки.

11. Поверните ключ против часовой стрелки, чтобы сократить сектор орошения ротора. Если вы расширили дугу слишком сильно, просто поверните ключ Hunter против часовой стрелки, чтобы сократить сектор полива. Вращения против часовой стрелки - это минусовое направление.

12. Нажмите на головку спринклера, чтобы закрыть ее. После завершения настроек, верните головку спринклера обратно в основание. Теперь вы готовы поливать свой газон!
