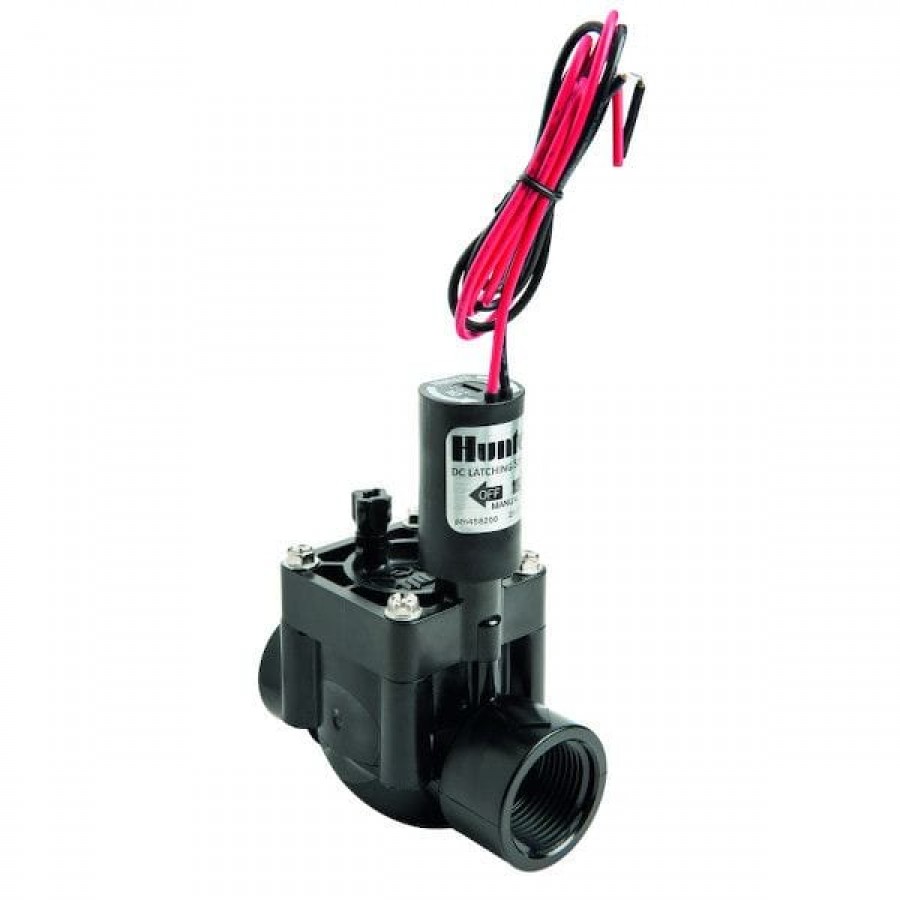

Електромагнітний клапан Hunter PGV-100G-B

Hunter PGV-100G-B 9В

Клапан для автоматичного поливу Hunter PGV-100G-B (1" Внутрішня Різьба) спеціально розроблений для довготривалої експлуатації.

Він чудово справляється з важкими умовами роботи на дачних ділянках та комерційних об'єктах. Клапан виготовлений з високоміцних матеріалів і має посилений діафрагму з ущільнювальним кільцем для зменшення ймовірності поломки при гідравлічному ударі.

КЛЮЧОВІ ПЕРЕВАГИ ЕЛЕКТРОМАГНІТНОГО КЛАПАНА PGV

• Функція внутрішнього/зовнішнього ручного прокачування дає змогу швидко і легко активувати клапан на місці встановлення
• Особлива конструкція ущільнення діафрагми з подвійним бортиком повністю унеможливлює витоки під час роботи
• Болти, що не випадають і утримують кришку, унеможливлюють втрату деталей під час розбирання
• Гвинти, що утримують кришку, розраховані на використання трьох видів інструментів - шліцьової або хрестоподібної викруток, а також гайкового ключа
• Моделі з кришкою, що відгвинчується, забезпечують простий доступ до внутрішніх компонентів без використання інструментів
• У всіх клапанах Hunter використовується електромагніт у герметичному виконанні з фіксувальним плунжером, що забезпечує простоту обслуговування
• Функція контролю витрати максимально підвищує ефективність роботи і продовжує термін служби системи

Експлуатаційні Характеристики Електромагнітного Клапану Hunter PGV 9В

• Електромагнітний клапан ~9 В
• Пусковий струм 475 мА, струм утримання 230 мА (за 50 Гц)

Особливості клапана поливу Hunter PGV-100G-B 9В:

• Діаметр: 1" ВР;
• Зовнішні та внутрішні заслонки швидко та легко регулюються безпосередньо на клапані;
• Роздільна діафрагма з подвійним бортиком запобігає протіканню;
• Соленоїд 9В постійного струму;
• Соленоїди постійного струму (DC) дозволяють використовувати пульт управління Hunter з живленням від батарей;
• Завдяки невипадаючим болтам кришки корпусу, обслуговування електромагнітного клапана просте та зручне;
• Можливість роботи при низькому тиску дозволяє використовувати клапан для мікрокрапельного зрошення;
• Інкапсульований соленоїд на 9 В постійного струму з приєднаним плунжером для легкого обслуговування;
• Максимальна температура: 66°C.

Робочі характеристики електромагнітного клапана Hunter PGV-100G-B:

• Потік: 0,05 - 9 м^3/год; 0,7 - 150 л/хв;

• Рекомендований тиск: 1,5 - 10 бар; 150 - 1000 кПа..

Матеріали для встановлення електромагнітного клапана Hunter PGV 100 9В:

1. Електромагнітний клапан Hunter PGV-100: Переконайтеся, що ви маєте правильний клапан для вашої системи поливу.
2. Труби: Високоякісні труби, сумісні з вашою системою.
3. Муфти та адаптери: Включаючи муфти для з'єднань, різьблені муфти та інші необхідні фітинги.
4. Клей PVC: Для створення міцних і герметичних з'єднань.
5. Тефлонова стрічка: Для різьблених з'єднань.
6. Труборіз або пила: Для обрізання труб на необхідну довжину.
7. Інструменти для вирізання траншеї: Якщо труби ще не викопані, вам знадобляться інструменти для вирізання траншеї.
8. Клапанний бокс.

Кроки встановлення електромагнітного клапану Hunter PGV 100 9В:

• Вимкніть подачу води:
  • Переконайтеся, що основне водопостачання до вашої системи поливу вимкнено. Спочатку безпека!
• Оберіть місце для установки клапана:
  • Визначте ідеальне місце для установки електромагнітного клапана Hunter PGV-100. Зазвичай це знаходиться в головній лінії вашої системи поливу.
• Підготуйте труби:
  • Виріжте труби  на необхідні довжини за допомогою труборізу або пилки. Будьте точними, щоб забезпечити точні з'єднання.
• Копайте траншеї (якщо потрібно):
  • Якщо труби ще не викопані, скористайтеся інструментами для вирізання траншеї для викопування їх уздовж запланованого маршруту. Переконайтеся, що траншеї достатньо глибокі для розміщення труб та клапана.
• Приєднайте муфти для з'єднань:
  • Приєднайте муфти для з'єднань до кінців вирізаних труб. Вони дозволять легко вставити труби в електромагнітний клапан.
• Нанесіть клей PVC:
  • Нанесіть клей PVC на зовнішню частину труб і всередину муфт для з'єднань. Забезпечте рівномірне покриття.
• Вставте труби в клапан:
  • Вставте підготовлені труби в муфти для з'єднань на електромагнітному клапані. Тримайте труби на місці протягом кількох секунд, щоб клей встановився.
• Різьблені з'єднання (якщо потрібно):
  • Якщо ваша система використовує різьблені з'єднання, нанесіть тефлонову стрічку на різьблені кінці труб і відповідні порти на соленоїдному клапані. Щільно їх закрутіть.
• Приєднайте інші фітинги:
  • Залежно від вашої системи приєднайте будь-які інші необхідні фітинги для забезпечення належного з'єднання.
• Клапанний бокс:
  • Підберіть клапанний бокс необхідний саме для вашої системи, та розташуйте клапан в ньому
• Закріпіть клапан:
  • Переконайтеся, що електромагнітний клапан надійно розташований в траншеї. Ви можете використовувати додаткові фітинги чи опори для його утримання на місці.
• Перевірте установку:
  • Увімкніть подачу води та перевірте електромагнітний клапан. Перевірте на наявність протікань і забезпечте правильний водний потік через клапан.
• Засипте траншею:
  • Якщо все працює правильно, засипте траншею ґрунтом, прикривши труби та електромагнітний клапан.
• Остаточна перевірка:
  • Виконайте остаточну перевірку, щоб переконатися, що всі фітинги надійні, і протікань немає. Внесіть будь-які корективи за необхідності.
