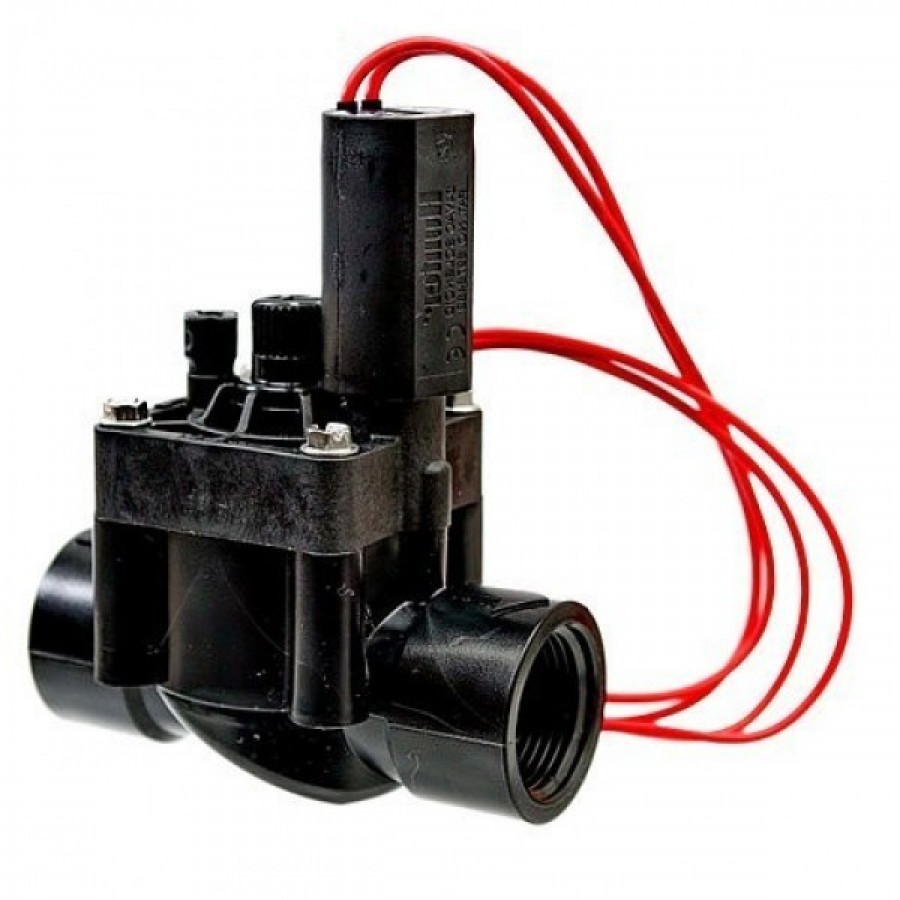

Электромагнитный клапан Hunter PGV-101G-B

Этот выносливый, сверхпрочный клапан обладает всеми лучшими характеристиками клапанов марки Hunter. Сконструированный с расчетом на длительный срок службы, он отлично справится с тяжелыми условиями эксплуатации на приусадебных участках и коммерческих объектах. Имеются различные конфигурации клапана. Для небольшого участка данная сферическая модель (25мм). Она доступна с регулятором потока. Изготовляется из высокопрочных материалов и имеют усиленную диафрагму с уплотнительным кольцом для того, чтобы снизить вероятность поломки в случае гидравлического удара.

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА PGV

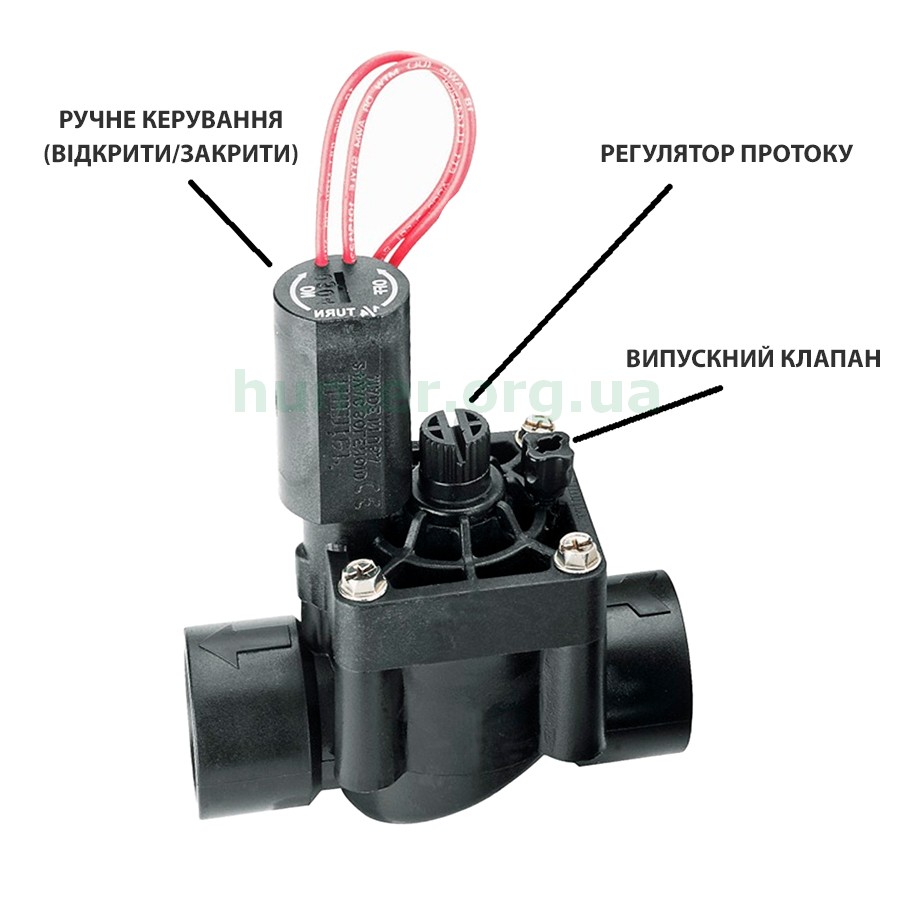

• Функция внутренней/внешней ручной прокачки позволяет быстро и легко активировать клапан на месте установки
• Особая конструкция уплотнения диафрагмы с двойным бортиком полностью исключает утечки во время работы
• Невыпадающие болты, удерживающие крышку, исключают потерю деталей во время разборки
• Винты, удерживающие крышку, рассчитаны на использование трех видов инструментов — шлицевой или крестообразной отверток, а также гаечного ключа
• Модели с отвинчивающейся крышкой обеспечивают простой доступ к внутренним компонентам без использования инструментов
• Во всех клапанах Hunter используется электромагнит в герметичном исполнении с фиксирующим плунжером, обеспечивающий простоту обслуживания
• Функция контроля расхода максимально повышает эффективность работы и продлевает срок службы системы

Эксплуатационные Характеристики Электромагнитного Клапана Hunter PGV

• Электромагнитный клапан ~24 В
• Пусковой ток 350 мА, ток удержания 190 мА (при 60 Гц)
• Пусковой ток 370 мА, ток удержания 210 мА (при частоте 50 Гц)

Характеристики клапана полива Hunter PGV 101 G B:

• 25 мм (1" BSP) сферический клапан
• Область применения (PGV-101): бытовые системы;
• Функция внешней и внутренней ручной прокачки позволяет быстро и легко активировать клапан на месте его установки;
• Особая конструкция уплотнения диафрагмы с двойным бортиком для обеспечения идеальной герметичности;
• Дополнительная опция: фиксирующий электромагнитный клапан постоянного тока для контроллеров Hunter с питанием от батарей (арт. № 458200);
• С датчиком потока;
• Невыпадающие болты для фиксации крышки значительно упрощают обслуживание клапана;
• Низкие показатели расхода обеспечивают возможность использования с продуктами Hunter для микроорошения;
• Впускное отверстие с метрической резьбой (BSP);
• Электромагнитный клапан в герметичном исполнении с питающим напряжением ~24 В и фиксирующим плунжером обеспечивает невероятную простоту обслуживания (арт. № 606800);
• С регулировкой потока;
• Приминение на приусадебном участке/небольшом коммерческом объекте
• Внешние и внутренние заслонки быстро и легко запускаются прямо на клапане
• Разделительная диафрагма с двойным бортиком предотвращает протечку
• Благодаря невыпадающим болтам крышки корпуса, обслуживать электромагнитный клапан просто и удобно
• Возможность работы при низком давлении позволяет применять клапан для микрокапельного орошения
• Рабочее давление: от 1,4 до 10,3 бар (от 138 до 1034 кПа)
• Температура: 66 °C
• Гарантийный период: 2 года

Материалы для установки электромагнитного клапана Hunter PGV 101:

1. Электромагнитный клапан Hunter PGV-101: Убедитесь, что вы имеете правильный клапан для вашей системы полива.
2. Трубы: Высококачественные трубы, совместимые с вашей системой.
3. Муфты и адаптеры: Включая муфты для соединений, резьбовые муфты и другие необходимые фитинги.
4. Клей PVC: Для создания прочных и герметичных соединений.
5. Тефлоновая лента: Для резьбовых соединений.
6. Труборез или пила: Для обрезания труб на необходимую длину.
7. Инструменты для вырезания траншеи: Если трубы еще не выкопаны, вам понадобятся инструменты для вырезания траншеи.
8. Клапанный бокс.

Шаги установки электромагнитного клапана Hunter PGV 101:

• Отключите подачу воды:
  • Убедитесь, что основное водоснабжение вашей системы полива отключено. Сначала безопасность!
• Выберите место для установки клапана:
  • Определите идеальное место для установки электромагнитного клапана Hunter PGV-101. Обычно это находится в главной линии вашей системы полива.
• Подготовьте трубы:
  • Вырежьте трубы на необходимые длины с помощью трубореза или пилы. Будьте точными, чтобы обеспечить точные соединения.
• Копайте траншеи (если требуется):
  • Если трубы еще не выкопаны, воспользуйтесь инструментами для вырезания траншеи для выкапывания их вдоль запланированного маршрута. Убедитесь, что траншеи достаточно глубокие для размещения труб и клапана.
• Присоедините муфты для соединений:
  • Присоедините муфты для соединений к концам вырезанных труб. Они позволят легко вставить трубы в электромагнитный клапан.
• Нанесите клей PVC:
  • Нанесите клей PVC на внешнюю часть труб и внутрь муфт для соединений. Обеспечьте равномерное покрытие.
• Вставьте трубы в клапан:
  • Вставьте подготовленные трубы в муфты для соединений на электромагнитном клапане. Держите трубы на месте в течение нескольких секунд, чтобы клей установился.
• Резьбовые соединения (если требуется):
  • Если ваша система использует резьбовые соединения, нанесите тефлоновую ленту на резьбовые концы труб и соответствующие порты на соленоидном клапане. Плотно их закрутите.
• Присоедините остальные фитинги:
  • В зависимости от вашей системы присоедините любые другие необходимые фитинги для обеспечения надлежащего соединения.
• Клапанный бокс:
  • Подберите клапанный бокс необходимый именно для вашей системы, и расположите клапан в нем
• Закрепите клапан:
  • Убедитесь, что электромагнитный клапан надежно расположен в траншее. Вы можете использовать дополнительные фитинги или опоры для его удержания на месте.
• Проверьте установку:
  • Включите подачу воды и проверьте электромагнитный клапан. Проверьте на наличие протечек и обеспечьте правильный водный поток через клапан.
• Засыпьте траншею:
  • Если все работает правильно, засыпьте траншею грунтом, прикрыв трубы и электромагнитный клапан.
• Окончательная проверка:
  • Выполните окончательную проверку, чтобы убедиться, что все фитинги надежны, и протечек нет. Внесите любые коррективы при необходимости.
