Електромагнітні клапани Hunter для систем автоматичного поливу
Як вибрати електромагнітний клапан Hunter
Електромагнітний клапан відкриває та перекриває воду в окремій зоні автоматичного поливу за командою контролера. Правильну модель підбирають за витратою зони, робочим тиском, діаметром трубопроводу, типом води, способом монтажу й напругою соленоїда.
Порівняння основних серій клапанів Hunter
| Серія | Розміри | Матеріал | Особливості | Застосування |
|---|---|---|---|---|
| PGV 1″ | 1″ 25 мм |
Міцний пластик | Версії з регулюванням витрати або без нього; різні варіанти різьби | Приватні та невеликі комерційні системи |
| PGV Jar-Top |
1″ 25 мм |
Міцний пластик | Кришка Jar-Top спрощує доступ до діафрагми; регулювання витрати залежить від моделі | Приватні системи, де важливе швидке обслуговування |
| PGV 1½″ і 2″ |
1½″ · 2″ 40 · 50 мм |
Міцний пластик | Вища пропускна здатність; моделі globe/angle та опційне регулювання витрати | Великі зони й комерційний полив |
| ICV | 1″ · 1½″ 2″ · 3″ |
Нейлон, армований скловолокном | Регулювання витрати, робота до 15 бар, доступні Filter Sentry і DC-версії | Складні комерційні системи, високий тиск або забруднена вода |
| IBV | 1″ · 1½″ 2″ · 3″ |
Латунь | Посилена промислова конструкція, регулювання витрати та сумісні професійні опції | Найвідповідальніші комерційні й муніципальні об’єкти |
Клапан із регулюванням витрати чи без нього
Ручка дозволяє обмежити хід діафрагми, точніше налаштувати потік і полегшити обслуговування зони. Це корисно за надлишкового тиску або під час балансування.
Простіший варіант для правильно розрахованої стабільної системи. Тиск за потреби регулюють окремим обладнанням, а не прикриттям кульового крана перед клапаном.
Сумісний регулятор встановлюється на клапан і підтримує заданий тиск після нього. Для відповідної моделі та діапазону потрібна окрема перевірка сумісності.
Соленоїд 24 В AC чи DC-latching
| 24 В AC | Стандартний варіант для мережевих контролерів Hunter X-Core, X2, Pro-C, Hydrawise та інших моделей із виходами 24 В змінного струму |
|---|---|
| DC-latching | Імпульсний соленоїд для батарейних контролерів NODE, NODE-BT і XC Hybrid; відкривається та закривається коротким імпульсом |
Як підібрати діаметр клапана
- Підсумуйте витрату всіх форсунок або крапельних ліній у зоні.
- Визначте доступний динамічний тиск під час роботи, а не лише статичний тиск закритої системи.
- Перевірте таблицю втрат тиску конкретної моделі клапана для розрахованої витрати.
- Узгодьте клапан із діаметром магістралі та зональної труби, але не підбирайте лише за різьбою.
- Залиште достатній тиск після клапана для найдальшого й найвищого зрошувача.
Filter Sentry, забруднена вода та фільтрація
Опція Filter Sentry у сумісних ICV підтримує рух фільтрувального елемента під час роботи клапана та допомагає протидіяти накопиченню забруднень. Вона підвищує надійність у складних умовах, але не замінює правильно підібраний основний фільтр системи.
Для більшості приватних систем достатньо PGV за умови правильної фільтрації й промивання труб перед запуском.
Потрібен аналіз типу забруднення, основний дисковий або сітчастий фільтр і зручний доступ до клапана для сервісу.
Для високого тиску, великої витрати або комерційної експлуатації розглядають ICV чи латунний IBV.
Правильний монтаж клапанного вузла
- Установлюйте клапан за стрілкою напрямку потоку на корпусі.
- Перед монтажем ретельно промийте магістраль від стружки, піску й залишків ущільнення.
- Розміщуйте клапани в клапанному боксі з дренуванням і доступом для демонтажу кришки та соленоїда.
- Перед групою клапанів передбачте ручний запірний кран; для сервісу корисні розбірні з’єднання.
- Використовуйте водозахищені електричні з’єднувачі, а кабель укладайте із сервісним запасом.
- Не засипайте клапан безпосередньо ґрунтом і не залишайте електричні скрутки без герметизації.
Сумісні товари та матеріали
| Контролер | Керує соленоїдом кожної зони; його тип визначає потрібний соленоїд — AC або DC-latching |
|---|---|
| Клапанний бокс | Захищає вузол і залишає доступ для ручного запуску, регулювання та ремонту |
| Фільтр | Захищає діафрагму, пілотні канали, крапельниці та форсунки від забруднень |
| Фітинги, муфти й колектори | Формують ремонтопридатний вузол відповідного діаметра та типу різьби |
| Водозахищені конектори | Захищають з’єднання соленоїда з кабелем керування від вологи й корозії |
Поширені запитання про клапани Hunter
Чому клапан не закривається?
Можливі причини — забруднення діафрагми або пілотного каналу, неправильне положення соленоїда, пошкоджена мембрана чи занадто мала витрата. Спочатку вимкніть воду та виконайте діагностику.
Чи можна відкрити клапан вручну?
Так, більшість моделей можна запустити поворотом соленоїда або елемента ручного стравлювання. Після перевірки його потрібно повністю повернути в робоче положення.
Чим PGV-100 відрізняється від PGV-101?
У типовому позначенні PGV-101 має регулювання витрати, а PGV-100 — ні. Повну комплектацію завжди перевіряйте за суфіксами артикула.
Чи можна встановлювати клапан просто в землю?
Ні. Його монтують у клапанному боксі на підготовленій дренувальній основі, щоб забезпечити захист і можливість обслуговування.
Коли потрібен ICV замість PGV?
ICV доцільний для високого тиску, великих діаметрів, складної води та відповідальних комерційних об’єктів. Остаточний вибір роблять за гідравлічним розрахунком.
Електромагнітні клапани та пускові комплекти для поливу від Hunter
Електромагнітний клапан для поливу Hunter - це спеціальне обладнання для іригаційних систем автоматизованого типу, яке відповідає за подачу і вимикання води на ділянці. По суті, це той самий запірний кран, який є в будь-яких ручних поливних системах. Основна відмінність - всі функції обладнання вмикаються і вимикаються автоматично. Робота електромагнітних клапанів безпосередньо залежить від контролерів автополиву.
Сучасні моделі таймерів, які використовуються для систем автоматичного зрошення великих площ з різними зонами поливу, мають функцію плавного закриття електроклапанів. Це необхідно для того, щоб вирівняти тиск між різними зрошувальними секторами. Встановлюється електромагнітний клапан між магістралями автополиву і місцями, де позначаються зони для зрошення.
Електромагнітні клапани автополиву - різновиди та основні функції
Електроклапани для поливу Hunter здебільшого складаються з двох важливих конструктивних елементів - соленоїд і діафрагма. Соленоїд при отриманні сигналу від пульта управління втягує поршень. Через це відбувається порушення вакууму, і потік води починає проходити комунікаціями. Під час вимкнення роботи електроклапана соленоїд витягує поршень, утворюється вакуум, і діафрагма стримує водний потік. Електромагнітні клапани для автополиву Хантер поділяються на кілька типів, два найпопулярніших у користувачів:
- PGV - діапазон тиску 1,5-10 бар, підходить для чистої води, можна використовувати в системах краплинного поливу, оскільки функціонал дає змогу обладнанню коректно працювати за мінімального тиску;
- ICV - стійкий до високого тиску до 15 бар, підходить для неочищеної води, оскільки має внутрішні системи фільтрації, характеризується високою пропускною здатністю, оснащений датчиками потоку.
Усі моделі електромагнітних клапанів Hunter для автоматичного поливу виготовляються з міцних матеріалів, які не окислюються і не іржавіють від постійного контакту з водою. Навіть якщо вимкнути іригаційну систему на тривалий період, електроклапан не втратить своєї функціональності. Після пусконалагоджувальних робіт буде повністю готовий до подальшої експлуатації.
Готові пускові комплекти для іригаційних систем Hunter
В інтернет-магазині Hunter Автополив є в наявності готові пускові комплекти для систем мікрозрошення. До переліку обладнання входять: фільтр, регулятор тиску, електроклапани серії PGV із соленоїдом на 24 В змінного струму. Кількість комплектів для об'єкта залежить від того, скільки окремих секторів для зрошення буде на ділянці.
Як вибрати і замовити онлайн електромагнітний клапан для крапельного поливу

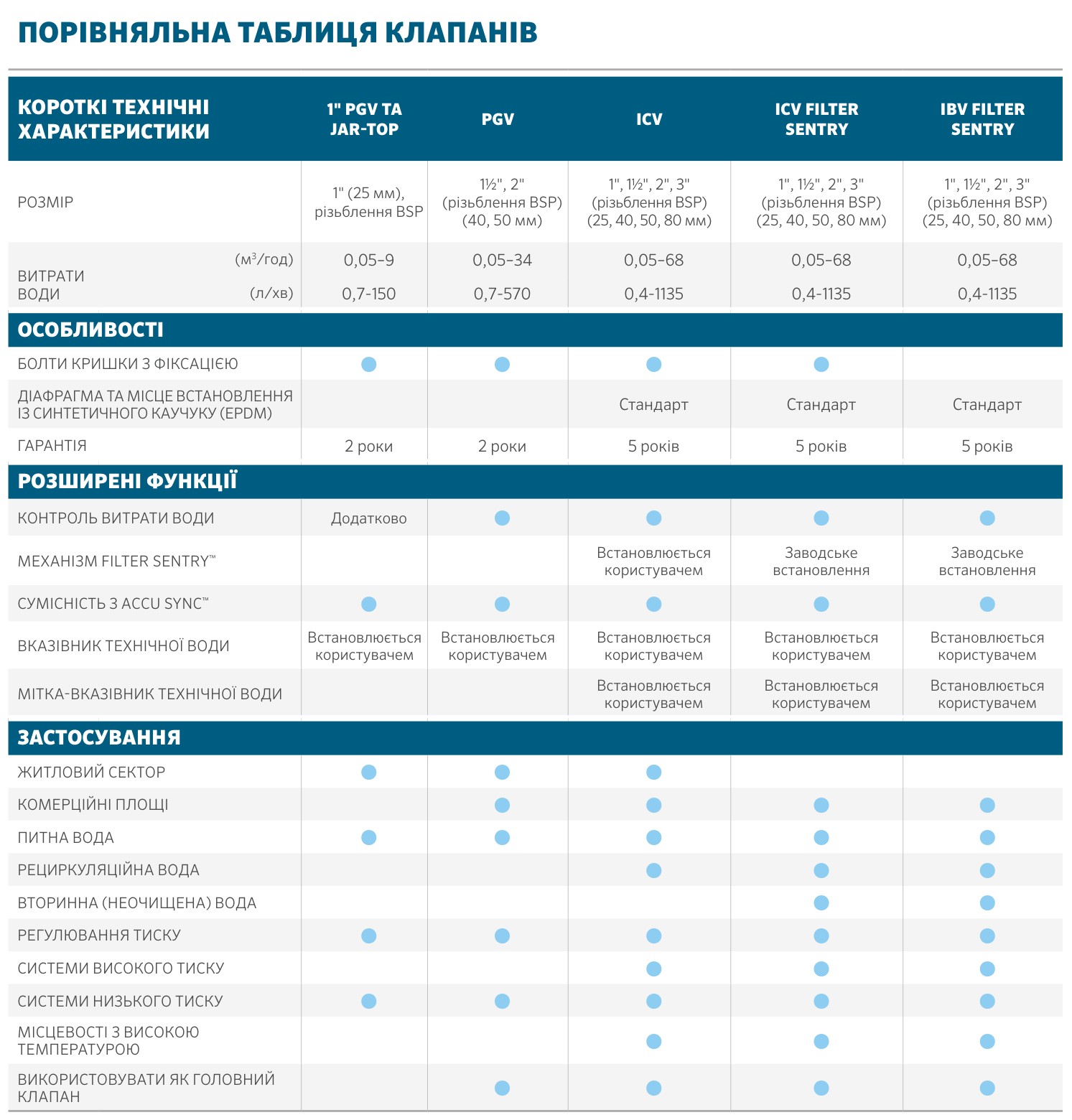

Таблиця підбору електромагнітних клапанів Hunter
На сайті магазину Hunter Автополив Україна є широкий асортимент електромагнітних клапанів, готових пускових наборів і соленоїдів. Якщо планується використовувати електромагнітний клапан для крапельного поливу, краще вибрати готові комплекти Hunter або окремі запірні елементи з маркуванням PGV. Для автополиву з потужними роторами і безліччю поливних зон рекомендується обирати електромагнітний клапан з маркуванням ICV. За детальною безкоштовною консультацією можна звернутися до фахівців компанії Hunter Автополив Україна, які допоможуть підібрати правильне іригаційне обладнання для конкретної системи зрошення.
